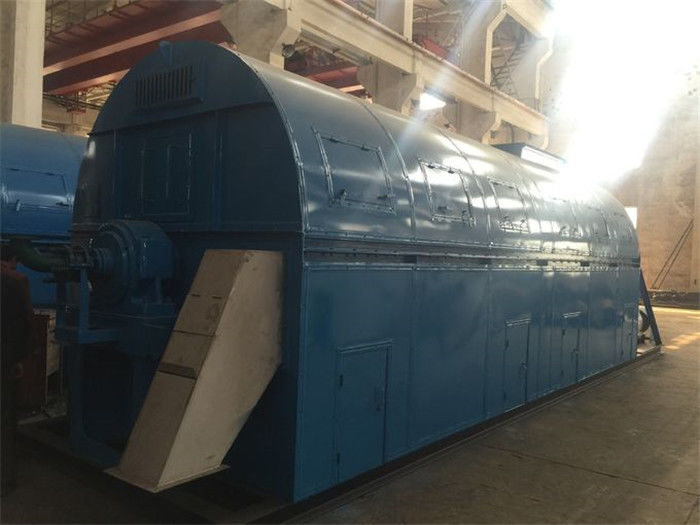

10 কেজি / এইচ 3.3 এম 2 জিজেডিজি টিউব বান্ডিল কন্ডাকশন ড্রায়ার

পণ্যের বর্ণনা

টিউব বান্ডিল ড্রায়ার

সাধারণ বিবরণ:

• টিউব বান্ডিল ড্রায়ার শুকানোর জন্য পরিবাহী মোডের উপর ভিত্তি করে।উত্তপ্ত এবং শুকনো হওয়া পণ্যটি কেবল বাষ্প উত্তপ্ত টিউবগুলির সাথে যোগাযোগ করে, এবং সরাসরি বাষ্প নয়।টিউব বান্ডিলগুলি কাউন্টার-ফ্লো নীতিতে পরিচালিত হয় (অর্থাত্ স্টিমের প্রবাহের দিকের বিপরীতে দিকের বাষ্প প্রবাহিত হয়)।টিউব বান্ডিল ড্রায়ারগুলি ভেজা এবং শুকনো পণ্য প্রবাহের বৈশিষ্ট্যগুলি, গলিত ক্রাস্ট গঠনের প্রবণতা এবং শুকনো অবস্থায় উপাদানের তাপ সংবেদনশীলতা বিবেচনা করে ডিজাইন করা হয়েছে।
• টিউব বান্ডিল ড্রায়ারে নলগুলি ঘোরানো শেলের অভ্যন্তরীণ পরিধিতে পারিপার্শ্বিকভাবে সাজানো হয়।এই পুরো শেল এবং টিউব সমাবেশটি টায়ার / রোলারগুলিতে সমর্থিত এবং উপযুক্ত গিয়ার ড্রাইভের মাধ্যমে চালিত।শুকনো শেলের এক প্রান্তে মেটাল ইনলেট অগ্রভাগের মাধ্যমে ওয়েট ফিড উপাদান খাওয়ানো হয়।এই ভিজা ফিড স্ক্রু ফিডারের মাধ্যমে খাওয়ানো হয়।ঘূর্ণায়মান শেলের উপর মাউন্ট করা ব্লেড উত্তোলনের সাহায্যে টিউবগুলিতে ফিডের উপাদান প্রদর্শন করা হয়।বাষ্পটি শেলটির উপাদান স্রাবের শেষে ইনস্টল করে ঘোরানো যৌথের মাধ্যমে টিউবগুলিতে প্রবেশ করে।খোলের উপাদান স্রাব বন্দর থেকে উপাদান শুকিয়ে যায় এবং ছেড়ে যায়।ঘূর্ণিঝড় বিভাজককারীকে জরিমানা বিচ্ছিন্ন করার পরে সাকশন ব্লোয়ারের সাহায্যে ফিডের শেষ থেকে বাষ্পগুলি সরানো হয়।বায়ু ফুটো এবং পণ্যের ক্ষতি রোধ করার জন্য উপযুক্ত সিলিংয়ের ব্যবস্থা করা হয়।
• টিউব বান্ডিলটি স্থির বিচ্ছিন্ন আবাসনগুলির অভ্যন্তরে ঘোরানো হয়।শুকনো এবং ঘনীভবনের জন্য টিউব বান্ডিলের এক প্রান্তটি অন্য প্রান্ত থেকে সরিয়ে দেওয়া সত্ত্বেও বাষ্পটি পাস হয়ে যায়।শুকিয়ে যাওয়ার জন্য ভেজা ফিডের উপাদানগুলি ফিড নজল থেকে এক প্রান্তে স্থির ড্রায়ার আবাসনগুলিতে খাওয়ানো হয়।টিউবগুলিতে টিউবগুলিতে টিউবগুলিতে নল বান্ডেল পেরিফেরিতে সরবরাহিত ব্লেডগুলি উত্তোলনের সাহায্যে উত্সাহিত করা হয় showপরিবাহী তাপ স্থানান্তর দ্বারা উপাদান শুকিয়ে যায় এবং এটি অন্য প্রান্ত থেকে ছেড়ে দেওয়া হয়।

প্রযুক্তিগত পরামিতি:

পণ্যের বিবরণ:

এর বৈশিষ্ট্যগুলি জিজেডজি সিরিজ টিউব বান্ডিল ড্রায়ার :

জিজেডিজি সিরিজ টিউব বান্ডিল ড্রায়ার (পাইপ বান্ডিল ড্রায়ার) হ'ল পরোক্ষ উত্তপ্ত, যোগাযোগের ধরণের শুকানোর যন্ত্র যা সমান্তরাল প্রবাহ এবং পাল্টা প্রবাহ শুকানো উভয়ই হতে পারে।এটি অত্যন্ত অর্থনৈতিক এবং ব্যবহারিক।সমস্ত ধরণের শুকানোর মেশিনগুলির মধ্যে, এটির বিদ্যুত ব্যবহার এবং তাপের ব্যবহারের ক্ষেত্রে এটি সর্বনিম্ন।এক কেজি জলের বাষ্পীভবন কেবল 1.5 থেকে 2 কেজি বাষ্প গ্রহণ করে, তরলকৃত ড্রাইয়ারের মাত্র 50% ব্যবহার করে।এক টন উত্তেজিত ঘাস গুঁড়ো শুকানো 15 কেডাব্লু / ঘন্টা খরচ করে, কেবল 25% তরল-বিছানার সাথে তুলনা করে।বৈদ্যুতিক শক্তি খরচ এবং বাষ্প খরচ উভয় একই ধরণের পণ্যগুলির উন্নত স্তরে পৌঁছে।উচ্চ জলের সামগ্রী সহ উপকরণগুলি শুকানো যায়, শুকানোর নমনীয়তা প্রশস্ত হয়।শুকানোর সময় উপকরণগুলির সম্পত্তি এবং আর্দ্রতার প্রয়োজনীয়তা অনুসারে সমন্বয় করা যেতে পারে।এটি উচ্চ প্রযুক্তি ব্যবহারের ক্রমাগত অপারেশন, বা বিশেষ প্রযুক্তিগত প্রক্রিয়ার জন্য অন্তরক্ষণ ক্রিয়াকলাপ হতে পারে।মেশিনটিতে কম আনুষাঙ্গিক রয়েছে, কমপ্যাক্ট প্রযুক্তিগত প্রক্রিয়া রয়েছে এবং একটি ছোট অঞ্চল দখল করে, তদ্ব্যতীত, এটি ইনস্টল করা সহজ।

সরঞ্জাম কাঠামো এবং উপাদান বর্ণনা

• খাওয়ানো এবং ডিসচার্জিং পয়েন্টটি গ্রাহকের বা প্রক্রিয়াজাতকরণ চাহিদা দ্বারা নির্ধারিত হতে পারে।
• অবসন্নতা সিস্টেম শীর্ষ বায়ু চুষানোর পরিকল্পনা ব্যবহার করে, নিষ্কাশন বায়ু নেতিবাচক চাপের অধীনে বায়ু সাইক্লোন বিভাজক (পৃথক ক্রয়) প্রবেশ করবে এবং বায়ু ক্লান্তি প্রস্থান নিশ্চিত করতে পারে যে কোনও ধূলিকণা নির্গমন হচ্ছে না।
• বাইরের তাপ রাখার ব্যবহার & = 50 মিমি রক সুতি।
• বান্ডিলযুক্ত নলটির কম সিলিন্ডার ব্যবহার করে & = 4 মিমি স্টেইনলেস স্টিল প্লেট, উপরের সিলিন্ডার ব্যবহার করে & = 3 মিমি স্টেইনলেস স্টিল প্লেট;বিস্ময়কর প্লেট ব্যবহার করে & = 3 মিমি স্টেইনলেস স্টিল;হিটিং টিউব GB9948 / 20 # পেট্রোলিয়াম ক্র্যাকিং টিউব ব্যবহার করে;যার বাকিগুলি কার্বন ইস্পাত ব্যবহার করে।
• টিউব এবং টিউব প্লেটের মধ্যে যৌথ সংযোগ শক্তি নিশ্চিত করতে এবং অপারেশন দীর্ঘায়ু দীর্ঘায়িত করতে প্রসারিত টিউব ব্যবহার করে।

উপর সাধারণ বিবরণ সুরক্ষা

সরঞ্জামের ত্রুটি বা ব্যর্থতার ক্ষেত্রে, সরঞ্জাম এবং পণ্যগুলি নিরাপদ অবস্থায় থাকবে তা নিশ্চিত করার জন্য প্রয়োজনীয় প্রতিরক্ষামূলক ব্যবস্থা গ্রহণ করা হবে।কর্মী, পণ্য এবং সরঞ্জামগুলির সুরক্ষা নিশ্চিত করার জন্য নিম্নলিখিত সুবিধাগুলি সরবরাহ করুন:

ক) যথাযথ ত্রুটি সনাক্তকরণ এবং অ্যালার্ম বিজ্ঞপ্তি

- অপারেটিং গ্যাসের জন্য চাপ ট্রান্সমিটার: গ্যাসের চাপ খুব কম হলে সরঞ্জামগুলি শুরু করতে পারে না বা অ্যাটোমাইজার স্প্রে করতে পারে না।(alচ্ছিক)

- পাত্রে চাপ ট্রান্সমিটার: যখন ধারকটিতে ধনাত্মক চাপ সেট মানটি ছাড়িয়ে যায়, তখন খালি এবং আউটলেট ভালভ অপারেটর এবং ঘরের সুরক্ষা নিশ্চিত করতে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।(alচ্ছিক)

- সরঞ্জামগুলির প্রতিটি এয়ারব্যাগের জন্য চাপ ট্রান্সমিটারগুলি (প্রয়োজনে এয়ারব্যাগ সিলিং ডিভাইসে সীমাবদ্ধ): যখন সরঞ্জামগুলির প্রতিটি এয়ারব্যাগ সিলের বায়ুচাপ খুব কম থাকে বা ফুটো হয়, তখন সরঞ্জামগুলি শুরু বা অ্যালার্ম বা থামাতে সক্ষম হবে না।(alচ্ছিক)

- বর্তমান এবং ভোল্টেজ ট্রান্সমিটার: যখন সরঞ্জামগুলির অপারেশন চলাকালীন বর্তমান এবং ভোল্টেজ খুব বেশি বা খুব কম হয়, তখন অপারেটরটি সনাক্তকরণ বা স্বয়ংক্রিয় বন্ধের জন্য মেশিনটি বন্ধ করার জন্য অবহিত করা হবে।(alচ্ছিক)

খ) হোস্ট / প্রধান সেট সতর্কতা চিহ্ন

- সমস্ত গরম / প্রধান সেট পৃষ্ঠের জন্য সতর্কতা।

- সতর্কতার লক্ষণগুলি নীচে দেখানো হয়েছে:

- সমস্ত ঘোরানো অংশ সঠিকভাবে সিল করা উচিত।

গ) জরুরী স্টপের বোতামটি অপারেটরের অ্যাক্সেসযোগ্য জায়গায় অবস্থিত থাকবে

- জরুরী স্টপের বোতামটি ম্যান-মেশিন ইন্টারফেসের অপারেশন স্ক্রিনে সেট করা আছে, যা পরিচালনা করা সহজ।

ডি) ডিভাইস থেকে 1 মি দূরে শব্দটি 75 ডিবি এর নীচে below

- শব্দ উত্সটি বিচ্ছিন্ন করার পরে, ডিভাইসের শব্দটি 75 ডিবি এর চেয়ে কম হতে পারে।

ঙ) সরঞ্জামগুলির প্রতিটি বিচ্ছিন্ন স্থানে একটি ভাল গ্রাউন্ডিং ডিভাইস সেট করুন, যাতে সরঞ্জামগুলি কাজ করার সময় উত্পন্ন স্থিতিশীল বিদ্যুতকে আরও ভালভাবে নির্মূল করতে পারে।

চ) বিদ্যুৎ ব্যর্থতা এবং পুনরুদ্ধার

- বিদ্যুৎ ব্যর্থতার ক্ষেত্রে অপারেটর, সরঞ্জাম নিজে এবং পণ্য রক্ষা করার জন্য, সরঞ্জামগুলি একটি স্টপ অবস্থায় রয়েছে।

- শক্তিটি পুনরায় শুরু করার জন্য মানুষের হস্তক্ষেপ প্রয়োজন, এবং বিদ্যুৎ পুনরায় সাপ্লাই করা হলে জিএমপির প্রয়োজন অনুসারে সরঞ্জামগুলি স্বয়ংক্রিয়ভাবে চলতে পারে না।

অ্যাপ্লিকেশন:

1. শুকানোর মেশিনটি আলগা উপকরণগুলি শুকানোর জন্য উপযুক্ত, উদাহরণস্বরূপ: বড় কণা ছাড়াই পাউডার, কণা এবং স্লাইস আকার।

২. রাসায়নিক শিল্প, খাদ্য শিল্প, ফিড শিল্প এবং অন্যান্য শিল্পগুলিতে প্রয়োগ, উদাহরণস্বরূপ: স্টার্চ কারখানা, ফিড ফ্যাক্টরি, মাংস প্রক্রিয়াকরণ কারখানা, ওয়াইন ফ্যাক্টরি, বিয়ার ফ্যাক্টরি ইত্যাদি।

উপাদান বৈশিষ্ট্য

ফ্লোচার্ট:

1. উপাদান খালি

2. ড্রাইভিং ডিভাইস

3. বাষ্প সংযোগকারী

৪. বাহ্যিক শেল

5. নিষ্কাশন খোলার

6. ভিত্তি

7. পাইপ বাংলো অভ্যন্তর উপাদান

8. উপাদান আউটলেট

9. স্টিম আউটলেট সংযোগকারী
