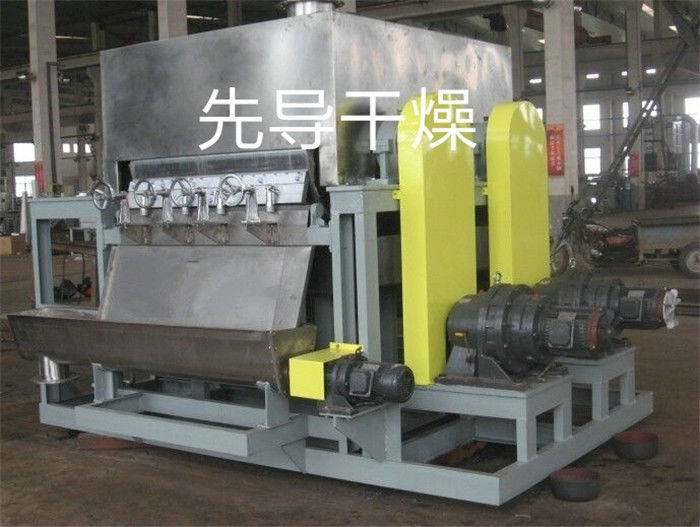

উচ্চ তাপ দক্ষতা এইচজি 1.12 মি 2 ড্রাম কন্ডাকশন ড্রায়ার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | XIANDAO |
| সাক্ষ্যদান: | CE / UL / SGS / EAC / CR – TU |
| মডেল নম্বার: | এইচ জি |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | Negotiation |
| প্যাকেজিং বিবরণ: | কাঠের ক্ষেত্রে |
| ডেলিভারি সময়: | 8 ~ 18 সপ্তাহ |
| পরিশোধের শর্ত: | এল / সি, টি / টি |
| যোগানের ক্ষমতা: | 20 সেট প্রতি মাসে |
|
বিস্তারিত তথ্য |
|||
| পণ্যের নাম: | ড্রাম ড্রায়ার | MOC: | SUS316 / SUS304 / কার্বন স্টিল, ETC |
|---|---|---|---|
| উত্তাপের উত্স: | বাষ্প / বৈদ্যুতিক / প্রাকৃতিক গ্যাস / ডিজেল / ইত্যাদি | তাপমাত্রা: | 100-350 ℃ |
| শুকানোর অঞ্চল: | 1.12-10.60m2 | জল বাষ্পীভবন: | 40-630 কেজি / ঘন্টা |
| ক্ষমতা: | কাস্টমাইজড | তরবার: | এক্সিয়াডাও |
| লক্ষণীয় করা: | 1.12 মি 2 কন্ডাকশন ড্রায়ার,40 কেজি কন্ডাকশন ড্রায়ার,এইচজি সিলিন্ডার ড্রায়ারগুলি |
||
পণ্যের বর্ণনা
এইচজি সিরিজ ড্রাম ড্রায়ার/টুম্বলে ড্রায়ার/ সিলিন্ডার ড্রায়ার / ফ্ল্যাকার স্ক্র্যাপার দিয়ে
আবেদনের ব্যাপ্তি
এটি রাসায়নিক শিল্প, ডাইস্টাফ শিল্প, ফার্মাসিউটিক্যাল শিল্প, খাদ্যশস্য শিল্প, ধাতুবিদ্যা শিল্প এবং অন্যান্য ক্ষেত্রে তরল কাঁচামাল বা ঘন তরল শুকানোর জন্য উপযুক্ত।
পণ্যের বিবরণ:
| এমওসি: | SUS316 / SUS304 / কার্বন স্টিল, ETC | উত্তাপ উত্স: | বাষ্প / বৈদ্যুতিক / প্রাকৃতিক গ্যাস / ডিজেল / ইত্যাদি |
| তাপমাত্রা: | 100-350 ℃ | শুকানোর অঞ্চল: | 1.12-10.60 এম 2 |
| জল বাষ্পীভবন: | 40-630 কেজি / ঘন্টা | শক্তি: | কাস্টমাইজড |
প্রযুক্তিগত বৈশিষ্ট্য:
|
স্পেক |
আকারের সিলিন্ডার ব্যাসিক দৈর্ঘ্য (মিমি) | কার্যকর গরম এলাকা (এম 2) |
শুকানোর ক্ষমতা (কেজি.এইচও / এম 2 এইচ) ঘ |
বাষ্প খরচ (কেজি / ঘন্টা) |
মোটর শক্তি (কেডব্লু) |
মাপ LxWxH (মিমি) |
ওজন (কেজি) |
| এইচজি 600 | .600x800 | 1.12 | 20-50 | 30-80 | 2.2 | 1700x800x1500 | 850 |
| HG-700 | 00700x1000 | 1.65 | 30-70 | 50-100 | ঘ | 2100x1000x1800 | 2000 |
| HG-800 | Φ800x1200 | 2.26 | 40-100 | 60-150 | ঘ | 2500x1100x1980 | 3000 |
| HG-1000 | 0001000x1400 | 3.30 | 60-150 | 90-230 | 5.5 | 2700x1300x2250 | 6200 |
| এইচজি -1200 | 001200x1500 | 4.24 | 80-200 | 120-300 | 7.5 | 2800x1500x2450 | 8500 |
| এইচজি -1400 | 001400x1600 | 5.28 | 100-250 | 150-400 | 11 | 3150x1700x2800 | 10000 |
| HG-1600 | 001600x1800 | 6.79 | 140-320 | 200-500 | 11 | 3350x1900x3150 | 12000 |
| HG-1800 | 001800x2000 | 8.48 | 170-400 | 250-600 | 15 | 3600x2050x3500 | 14000 |
| HG-1800A | Φ1800x2500 | 10.60 | 200-500 | 300-750 | 18.5 | 4100x2050x3500 | 15200 |
| এইচজি -২০০০ | 0002000x3000 | 14.1 | 300-700 | 450-1000 | 22.5 | 5000x2500x3600 | 17500 |
| এইচজি 2500 | 002500x3500 | 20.6 | 400-1000 | 600-1500 | 25.5 | 5500x2900x3800 | 20500 |
মন্তব্য:
আমাদের সংস্থা দুটি ধরণের ড্রাম স্ক্র্যাপ ড্রায়ার উত্পাদন করে: একক সিলিন্ডার এবং ডাবল সিলিন্ডার প্রকার।আমরা গ্রাহকের অনুরোধের শর্তে উপরের উপাদান ফিডারের সাথে ডাবল-সিলিন্ডার ড্রায়ারও ডিজাইন করতে পারি।
পণ্য মুখবন্ধ:
এইচজি সিরিজ ড্রাম ড্রায়ার (ফ্ল্যাকার) অভ্যন্তরীণ গরমের চালনা-শৈলীর সাথে এক ধরণের ঘোরানো ক্রমাগত শুকানোর সরঞ্জাম।ড্রামের অধীনে উপাদানগুলির তরল জাহাজ থেকে ড্রামের সাথে নির্দিষ্ট পদার্থের ফিল্মের কয়েকটি বেধ সংযুক্ত থাকে।পাইপগুলির মাধ্যমে সিলিন্ডারের অভ্যন্তরীণ প্রাচীরগুলিতে তাপ স্থানান্তরিত হয় এবং তারপরে বাহ্যিক প্রাচীর এবং উপকরণ ফিল্মে স্থানান্তরিত হয়, যাতে শুকনো উপকরণগুলিতে পদার্থের ফিল্মে আর্দ্রতা বাষ্প হয়।শুকনো পণ্যগুলি তখন সিলিন্ডারের পৃষ্ঠের উপরে লাগানো ব্লেডটি দিয়ে স্ক্র্যাপ করা হয় এবং ফলকের নীচে সর্পিল পরিবাহকের কাছে পড়ে যায় এবং পৌঁছে দেওয়া হয়, সংগ্রহ করা হয় এবং প্যাক করা হয়।
কাজের নীতি:
ড্রাম ড্রায়ার হ'ল স্টিম জ্যাকেট-এড হিটিংয়ের মাধ্যমে এক ধরণের ধারাবাহিক শুকানোর সরঞ্জাম।ঘূর্ণায়মান সিলিন্ডার বডিটি তলল কাঁচামাল ফিল্মের একটি নির্দিষ্ট বেধের সাথে নীচের অংশে মেটাল ট্যাঙ্কের মাধ্যমে সংযুক্ত থাকে।সংবেদনশীল তাপ (বাষ্প) টিউবগুলির মাধ্যমে ড্রাম দেহগুলির অভ্যন্তরীণ এবং বাইরের প্রাচীরের মধ্যে দিয়ে যায় এবং তারপরে তরল কাঁচামাল ফিল্মে পরিচালিত হয়, যাতে কাঁচামালগুলির আর্দ্রতা দ্রুত বাষ্পীভূত হয় এবং পেস্টের প্রতিক্রিয়া দেখা দেয় ।ড্রাম দেহগুলির অবিচ্ছিন্ন ঘূর্ণনের সাথে, অবশেষে উপাদানগুলি সম্পূর্ণ শুকিয়ে যায় এবং আটকানো প্রক্রিয়াটি সম্পাদন করে।
সম্পূর্ণ শুকনো পণ্যগুলি ঘূর্ণন সিলিন্ডার বডিটি ড্রামের দেহের পৃষ্ঠের পৃষ্ঠে ইনস্টল করা স্ক্র্যাপারগুলি দ্বারা স্ক্র্যাপ করা হয় এবং তারপরে স্ক্র্যাপারগুলির নীচে স্ক্রু পরিবাহকগুলিতে জড়ো হয়।স্ক্রু পরিবাহকের স্রাব শেষে, একটি ক্রাশ ডিভাইস সেট করা আছে।পিষ্ট এবং flake পণ্য পরে হয়
ওজন এবং প্যাকিংয়ের জন্য পরিষ্কার ঘরে পৌঁছে দেওয়া।এই মুহুর্তে, শুকানোর এবং আটকানো প্রক্রিয়াটি সম্পন্ন করে।
বৈশিষ্ট্য
1. উচ্চ তাপ দক্ষতা। সিলিন্ডার ড্রায়ারের তাপ স্থানান্তর নীতিটি হ'ল তাপ চালনা যার পরিচালনা পরিচালনা পুরো অপারেশন সার্কেলের সাথে অভিন্ন রাখে end শেষ কভার এবং বিকিরণ হ্রাস তাপ অপচয় ব্যতীত, সমস্ত তাপটি ভিজে পদার্থের বাষ্পীভবনের জন্য ব্যবহার করা যেতে পারে সিলিন্ডারের প্রাচীর her তাপীয় দক্ষতা 80% -90% এ পৌঁছাতে পারে।
2. বড় অপারেশন স্থিতিস্থাপকতা এবং প্রশস্ত অ্যাপ্লিকেশন। সিলিন্ডার ড্রায়ারের বিভিন্ন শুকানোর কারণগুলি যেমন: খাওয়ানোর উপকরণগুলির ঘনত্ব / উপাদান ফিল্মের বেধ, গরম করার মাধ্যমের তাপমাত্রা, সিলিন্ডারের গতি ঘোরানো ইত্যাদি সমন্বয় করা যেতে পারে ... যা শুকানোর গতি পরিবর্তন করতে পারে সিলিন্ডার ড্রায়ারের কারণ factors এই কারণগুলির একে অপরের সাথে কোনও সম্পর্ক নেই, এটি শুকনো অপারেশনে দুর্দান্ত সুবিধা নিয়ে আসে এবং এটি বিভিন্ন উপকরণের শুকানোর জন্য এবং বিভিন্ন উত্পাদন প্রয়োজনের সাথে মেটাতে প্রযোজ্য করে তোলে।
৩. সংক্ষিপ্ত শুকানোর সময়কাল: উপকরণগুলির শুকানোর সময়কাল সাধারণত 10 থেকে 15 সেকেন্ড হয়, সুতরাং এটি তাপ সংবেদনশীল উপকরণগুলির জন্য উপযুক্ত। এটি শূন্যতায় রাখলে কম চাপের শর্তেও পরিচালনা করা যেতে পারে।
৪. দ্রুত শুকানোর হার the সিলিন্ডারের দেওয়ালে লেপযুক্ত উপকরণগুলির ফিল্মটি খুব পাতলা or সাধারণভাবে, বেধটি 0.3 থেকে 1.5 মিমি, তাপ এবং ভর সঞ্চারের দিকনির্দেশগুলি অভিন্ন, ফিল্মের পৃষ্ঠের বাষ্পীভবন শক্তি 30-70 কেজি.এইচ 2o / এম 2 এ রাখুন
ড্রাম / টাম্বল / স্ক্র্যাপার সহ সিলিন্ডার ড্রায়ারের প্রয়োজনীয়তা
সংস্থার নির্দিষ্ট পরিস্থিতি বিবেচনা করে আমরা আমাদের ক্লায়েন্ট সংস্থার ডিজাইনের জন্য নিম্নলিখিত প্রয়োজনীয়তাগুলি তৈরি করি:
1. এটি প্রয়োজনীয় যে ধুলো অপসারণ এবং গন্ধ অপসারণ ডিভাইসটি সাজানো উচিত (প্লাস ভেজা স্ক্র্যাবার ডিভাইস);
২. কোনও প্রাথমিক এবং মধ্যবর্তী দক্ষতা ফিল্টার এয়ার ইনলেটে যুক্ত করা হয় না;
৩. বার্নার ইটালিয়ান রিয়াদ ব্র্যান্ডের পণ্য নির্বাচন করেছেন;
4. উপাদান ফিডিং ডিভাইস (স্ক্রু পরিবাহক ব্যবহার করে) দিয়ে সজ্জিত করা;
5. বয়লার ইস্পাত দহন অংশের জন্য ব্যবহৃত হয়, এবং স্টেইনলেস স্টিলটি মেশিনের মাথা এবং ড্রামের যোগাযোগের অংশের জন্য ব্যবহৃত হয়, এবং কার্বন ইস্পাত অন্যান্য অংশের জন্য ব্যবহার করা যেতে পারে;
The. সিলিন্ডারটি ক্লায়েন্টের নির্দিষ্ট প্রয়োজনীয়তার সাথে মিল রেখে ডিজাইন করা হয়েছে (যেমন 1.4 * 14 মি এবং ইত্যাদি);
Materials. উপকরণের সংশ্লেষ (থ্র্যা শ্যাফ্ট) প্রতিরোধ করার জন্য ভিতরে ক্রাশিং এবং আলোড়নকারী ডিভাইস যুক্ত করুন;
৮. বিতরণ ক্রাশারটি এমন জায়গায় ইনস্টল করা উচিত যেখানে উপাদানগুলি স্ক্রু কনভেয়রের মাধ্যমে সরঞ্জামগুলিতে প্রবেশ করে, যেহেতু সহজেই শুকানোর জন্য বাল্ক উপাদানগুলি স্ট্রিপগুলিতে সঙ্কুচিত করে।
9. সরঞ্জামগুলির একটি বেস এবং একটি বার্নার রয়েছে।
১০. আমাদের সংস্থা কেবলমাত্র সরঞ্জাম ভিত্তি সরবরাহ করে, যা উদ্ভিদে বিদ্যুৎ এবং জল সংযোগের জন্য দায়ী।
ফ্লো চার্ট:
ড্রাম ড্রায়ার কাঠামোর স্কেচ:
এর বৈশিষ্ট্য থেকে, এটি দুটি ধরণে বিভক্ত করা যেতে পারে: একক সিলিন্ডার এবং ডাবল-সিলিন্ডার।অন্যথায় অপারেশন চাপ অনুযায়ী এটি দুটি ধরণের মধ্যেও বিভক্ত করা যেতে পারে: সাধারণ চাপ এবং ডিকম্প্রেশন প্রকার।
