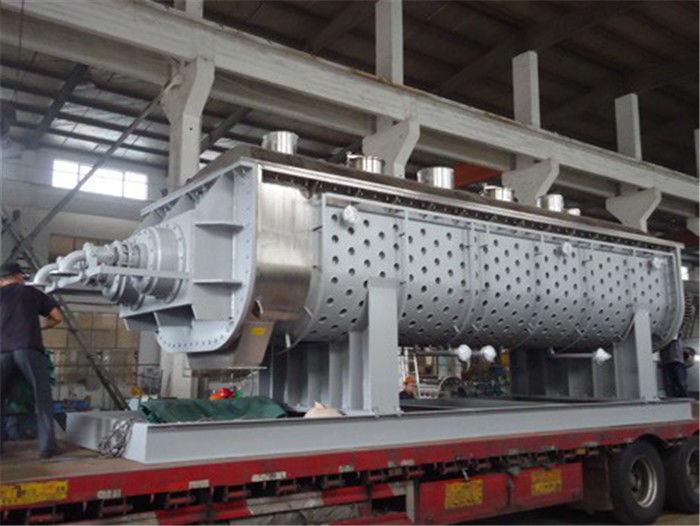

স্ব-পরিষ্কারের SUS316 কেজেজি ফাঁকা প্যাডল ড্রায়ার

পণ্যের বর্ণনা

কেজেজি সিরিজের ফাঁকা প্যাডেল ড্রায়ার (ফাঁকা ইমপ্লেলার ড্রায়ার) (প্যাডেল ড্রায়ার)

টেকনিক্যাল প্যারামিটার

পণ্যের বিবরণ

সাধারণ বর্ণনা

শুকনো বা ঠান্ডা করার জন্য প্রযোজ্য পেস্ট, কণা, গুঁড়া এবং উপাদানগুলির স্লারি রাজ্যের শুকনো, শীতলকরণ, গরমকরণ, জীবাণুমুক্তকরণ, প্রতিক্রিয়া এবং কম তাপমাত্রায় দহন প্রক্রিয়াটি সম্পাদন করুন।বিশেষ আলোড়ন এবং হিটিং ট্রান্সফারিং ব্লেড, উচ্চ তাপ স্থানান্তর দক্ষতা তৈরি করে এবং স্ব-পরিষ্কারের ফাংশন সরবরাহ করে।বিশেষ চক আকারযুক্ত আলোড়ন এবং তাপ স্থানান্তরকারী ব্লেডে হিটিং ট্রান্সফারিং পৃষ্ঠের উচ্চ হিটিং দক্ষতা এবং স্ব-পরিষ্কারের ফাংশন রয়েছে।

ফাঁকা শ্যাজ-আকৃতির ব্লেডগুলি ফাঁকা খাদে ঘন হয়।ফাঁকা খাদ থেকে ব্লেড দিয়ে তাপ মিডিয়া প্রবাহিত হয়।কার্যকর ভলিউমে তাপ স্থানান্তরকারী অঞ্চলটি খুব বেশি।হিটিং মিডিয়াগুলির তাপমাত্রার পরিসীমা -40 ℃ থেকে 320 ℃ হয় ℃এটি বাষ্প বা তরল অবস্থা হতে পারে, যেমন বাষ্প, তাপ তেল ইত্যাদি পরোক্ষ গরম, বায়ু দ্বারা চালিত তাপ নেই।সমস্ত তাপ তাপ নিরোধক স্তরগুলি হারিয়ে যাওয়া ব্যতীত উপাদান শুকানোর জন্য ব্যবহৃত হয়।কীলক-আকৃতির ব্লেডের পৃষ্ঠের স্ব-পরিষ্কারের কাজ রয়েছে hasপণ্যের কণাগুলির আপেক্ষিক চলন এবং কীলক-আকারের পৃষ্ঠের প্রভাবগুলি সাফ করার ক্রিয়া, এটি কীলক-আকৃতির পৃষ্ঠের সাথে সংযুক্ত উপাদানগুলি পরিষ্কার করতে পারে, সুতরাং কাজের সময় তাপ স্থানান্তরকারী পৃষ্ঠের পরিষ্কারতা রাখতে।ফাঁকা ব্লেড ড্রায়ারের শেলটি Ω-আকারের এবং ফাঁকা আলোড়নকারী শ্যাফটের 2 বা 4 টুকরা সাধারণত শেলটিতে সজ্জিত থাকে।উপাদানের কোনও ফুটো এড়াতে বা উপাদান দ্রাবক বাষ্প সংগ্রহ করার জন্য, শেলের সাথে সিল টার্মিনাল কভার এবং শীর্ষ কভার থাকে।স্রাব বন্দরটি উপাদান স্তরের উচ্চতা নিশ্চিত করার জন্য একটি ব্লকিং প্লেট সরবরাহ করা হয়, যাতে তাপ স্থানান্তর পৃষ্ঠ পুরোপুরি উপাদান দ্বারা আচ্ছাদিত হয় এবং পুরোপুরি পৃষ্ঠের অবদান প্রদর্শন করে। তাপ স্থানান্তরকারী মিডিয়াটি ঘূর্ণন সংযোগকারী, জ্যাকেটের শেল এবং ফাঁকা আলোড়ন দিয়ে প্রবাহিত করে। খাদসর্বোত্তম স্থানান্তর প্রভাব নিশ্চিত করতে, ফাঁকা আলোড়নকারী শ্যাফ্টটি বিভিন্ন হিটিং মিডিয়া অনুসারে বিভিন্ন অভ্যন্তর কাঠামো গ্রহণ করে।

রেফারেন্সবৈশিষ্ট্যযুক্ত পরামিতিগুলির তালিকা

দ্রষ্টব্য: কিছু পরামিতি সামঞ্জস্য করা হয়েছে, এবং প্রকৃত নকশার সাপেক্ষে।

কাজের নীতি:

ফাঁকা প্যাডেল ড্রায়ারের তাপ স্থানান্তর পৃষ্ঠগুলিতে প্যাডেল, আলোড়ন শ্যাফ্ট এবং প্রাচীর পৃষ্ঠ অন্তর্ভুক্ত।এবং প্যাডেলের তাপ স্থানান্তর অঞ্চলটি সর্বাধিক সংখ্যাগরিষ্ঠ, সুতরাং সরঞ্জামগুলির কাঠামোটি কমপ্যাক্ট এবং ইউনিট ভলিউমের তাপ স্থানান্তর অঞ্চল বেশি।আলোড়ন এবং মিশ্রণটি সাময়িকভাবে টার্নওভারকে সাময়িকভাবে পরিণত করে যাতে পদার্থটি উচ্চ তাপ স্থানান্তর সহগ পেতে পারে, দখলকৃত অঞ্চল এবং স্থান ছোট এবং উদ্ভিদের মূলধন ব্যয় সাশ্রয় হয় B কারণ প্যাডেলের কাঠামো বিশেষ, কারণ সময়কালে, উপাদানগুলি extruded এবং মুক্ত করা, শুকনো শক্তিশালী।শুকনো চেম্বারের লোডিং অনুপাতটি বেশি, এটি 80 ~ 90% হতে পারে, শুকানোর সময়টি কয়েক মিনিট থেকে কয়েক ঘন্টা কয়েক ঘন্টা খাওয়ানোর গতি, আলোড়নকারী খাদের ঘূর্ণন গতি এবং লোডিং অনুপাতকে নিয়ন্ত্রিত করে নিয়ন্ত্রণ করা যায়।এবং ফিডিং বন্দর থেকে ডিসচার্জ বন্দর পর্যন্ত উপাদানের চলাচল মূলত পিস্টন গতি।এটির বাসস্থান সময় বিতরণ সংকীর্ণ, তাই পণ্যের আর্দ্রতা অভিন্ন।আলোড়নকারী খাদের প্যাডেলগুলির একটি নির্দিষ্ট অক্ষীয় কোণ রয়েছে, সুতরাং এটি অবিচ্ছিন্নভাবে উপাদান শুকিয়ে নিতে পারে।

সরঞ্জাম কাঠামো:

কাঠামোটি পরিচয় করানোর জন্য উদাহরণস্বরূপ ডাবল-শ্যাফটের ধরণটি গ্রহণ করা (প্যাডেল ড্রায়ারে সিঙ্গল শ্যাফ্ট, ডাবল শ্যাফ্ট এবং ফোর-শ্যাফ্ট প্রকার অন্তর্ভুক্ত)।এটি জ্যাকেট, উপরের কভার, প্যাডেল সহ দুটি ফাঁকা শ্যাফট, দুটি প্রান্তের কভার, সুইভেল জয়েন্ট, নমনীয় ধাতু পাইপ সংক্রমণ প্রক্রিয়া যাতে গিয়ার্স এবং চেইন চাকা এবং ইত্যাদি অন্তর্ভুক্ত রয়েছে তার সাথে ডাব্লু-আকারের শেল রয়েছে

সরঞ্জামগুলির করগুলি হ'ল দুটি ফাঁকা শ্যাফ্ট এবং শ্যাফ্টগুলিতে ফাঁকা প্যাডেলগুলি ldালাই করা।প্যাডেলের আকারটি হুটো-আকারের ফাঁকা-আকারের ফাঁকা, হিমি-বৃত্তাকার আকার, এর ভিতরে ইনপুট হিটিংয়ের মাধ্যম হতে পারে।আলোড়ন ফাংশন ব্যতীত, এটি তাপ স্থানান্তর ডিভাইসও। প্যাডেলগুলির দুটি প্রধান তাপ স্থানান্তর পৃষ্ঠগুলি opeাল পৃষ্ঠ হয় theাল পৃষ্ঠের সাথে উপাদানগুলির যোগাযোগের পরে, দানাগুলি প্যাডেলের ঘোরার সাথে theাল পৃষ্ঠ থেকে সরে যাবে।এটি তাপ স্থানান্তরকে অবিচ্ছিন্নভাবে সক্ষম করতে সক্ষম করে, তাই তাপ স্থানান্তরকে আরও শক্তিশালী করা হয়।প্যাডেলের ত্রিভুজ নীচে স্ক্র্যাপার ব্লেড রয়েছে, এটি নীচের অংশে জমা হওয়া উপাদানটিকে স্যুইপ করতে পারে, তাই এটি মৃত কোণটি এড়াতে পারে।

প্যাডেল বিতরণ এবং প্রতিটি অংশের আকারের জন্য কিছু সরঞ্জাম রয়েছে nd এবং খাওয়ানোর অঞ্চল, শুকানোর অঞ্চল এবং স্রাব অঞ্চলগুলিতে কেবল প্যাডেলসই নয়, পরিপূরক ইউনিটও রয়েছে, এটি নিশ্চিত করতে পারে মেশিনটি স্থিরভাবে কাজ করে, এবং শুকনো অভিন্নভাবেআরও বেশি সময়, থাকার সময় নিয়ন্ত্রিত হতে পারে।

কপ্রতিলিপি

প্যাডেল ড্রায়ার সফলভাবে খাদ্য, রাসায়নিক, পেট্রোকেমিক্যাল, রঞ্জক, শিল্প স্ল্যাজ ইত্যাদিতে সফলভাবে ব্যবহৃত হয়েছে, তাপ স্থানান্তর, শীতলকরণ, আলোড়ন এর বৈশিষ্ট্যগুলি নিম্নলিখিত একক ক্রিয়াকলাপগুলি সম্পন্ন করতে সরঞ্জামকে সক্ষম করে: ক্যালিকেশন (নিম্ন তাপমাত্রা), শীতলকরণ, শুকানো (দ্রাবক) পুনরুদ্ধার), উত্তাপ (গলানো), প্রতিক্রিয়া এবং নির্বীজন।মেশানো ব্লেড, একই সময়ে, হিট ট্রান্সফার সারফেসগুলি হয় এবং এটি ইউনিট ভলিউমে তাপ স্থানান্তর অঞ্চলকে প্রসেসিংয়ের সময়কে সংক্ষিপ্ত করে তোলে।বাজ ব্লেড কেবল তাপ স্থানান্তর পৃষ্ঠকেই কাজ করে না তবে স্ব-পরিচ্ছন্নতার কার্যকারিতাও ধারণ করে।সংক্ষেপণ - সম্প্রসারণ মিক্সিং ফাংশন উপাদানটিকে মেশানো করে।পদার্থটি অক্ষর বরাবর "পিস্টন-প্রবাহ" হিসাবে সরানো হয় এবং অক্ষীয় বিরতিতে উপাদানের তাপমাত্রা, আর্দ্রতা এবং মিশ্রণের গ্রেডিয়েন্ট খুব ছোট।
1. তাপীয় পরিবাহী তেল গরম করার মাধ্যম হিসাবে প্রয়োগ করা হয়, প্যাডেল ড্রায়ার কম তাপমাত্রা গণনা সম্পন্ন করে।যেমন: ডিহাইড্রেট ক্যালসিয়াম সালফেটের (CaSO4 2 H2O), 1/2 H2O (Ca SO4। 1/2 H2O) দিয়ে ডিহাইড্রেট ক্যালসিয়াম সালফেটে ক্যালসিনযুক্ত।সোডিয়াম বাইকার্বোনেট (নাএইচসিও 3) সোডা অ্যাশ (না 2 সিও 3) ইত্যাদিতে ক্যালসাইন করা হয় etc.
২. কুলিং মিডিয়াম যেমন জল, কুলিং ব্রিন ইত্যাদি পাম্প করে প্যাডল ড্রায়ার ঠান্ডা করার জন্য ব্যবহার করা যেতে পারে।যেমন: সোডিয়াম কার্বনেট শিল্পে ব্যবহৃত প্যাডেল অ্যালকালি কুলার পুরানো ফ্যাশনযুক্ত এয়ার-কুলিং ক্ষার কুলার প্রতিস্থাপন করেছে, শক্তি সঞ্চয় করে এবং গ্যাসের চিকিত্সা ডিভাইসটি পরিচালনা করে, অপারেশন ব্যয় হ্রাস করে।এটি টাইটানিয়াম ডাই অক্সাইড, ফেরো-নিকেল পাউডার এবং বিভিন্ন ধরণের গুঁড়ো এবং দানাদার পদার্থগুলিকে শীতল করার জন্যও ব্যবহার করা যেতে পারে।1000 ℃ থেকে, একটি একক মেশিন সামগ্রীতে 40 40 এরও কম ঠান্ডা করা যায় ℃
৩. ড্রায়ারের প্রধান কাজ: গরম বাতাস ব্যবহার না করে, এটি দ্রাবক পুনরুদ্ধার করতে পারে, একটি ট্র্যাকটেবল বা পরিচালনীয় আদর্শ অবস্থায় দ্রাবক পুনরুদ্ধার, জ্বালানি খরচ এবং পরিবেশ নিয়ন্ত্রণ করতে পারে।এটি বিশেষত দ্রবীভূত, তাপ সংবেদনশীল উপাদানগুলি পুনরুদ্ধার করতে প্রয়োজনীয় পদার্থগুলির সাথে অভিযোজিত যা অগ্নিকান্ডে সহজ এবং জারণ করা সহজ।এটি সূক্ষ্ম রাসায়নিক শিল্প, পেট্রোকেমিক্যাল শিল্প এবং ছোপানো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়েছে।
৪. অক্ষীয় ব্যবধানে তাপমাত্রা, আর্দ্রতা এবং মিশ্রণের একরূপতা, সরঞ্জামগুলি গরম বা গলানোর জন্য ব্যবহৃত হতে পারে, বা কিছু শক্ত পদার্থের প্রতিক্রিয়া দেখায়।এটি সফলভাবে যৌগিক সার এবং পরিবর্তিত স্টার্চ শিল্পগুলিতে ব্যবহৃত হয়েছে।ব্লেড ড্রায়ার খাদ্য এবং ময়দা নির্বীজন প্রক্রিয়া জন্য ব্যবহার করা যেতে পারে।ইউনিট কার্যকর ভলিউমের বৃহত গরম অঞ্চল শীঘ্রই জীবাণুমুক্ত তাপমাত্রায় উপাদান গরম করতে পারে, দীর্ঘ সময় গরম করার কারণে উপাদানের গুণমান পরিবর্তন এড়ানো ..

প্রয়োগের সুযোগ উপাদানs
পেট্রোকেমিক্যাল শিল্প: পলিওলফিন পাউডার, পলিকার্বোনেট রজন, উচ্চ এবং নিম্ন ঘনত্ব পলিথিন, লিনিয়ার নিম্ন ঘনত্ব পলিথিন, পলিএসিটাল কণা, নাইলন 6, নাইলন 66, নাইলন 12, সেলুলোজ অ্যাসিটেট ফাইবার, পিপিএস, অ্যালিল রজন, ইঞ্জিনিয়ারিং প্লাস্টিক, পিভিসি, পলভিনিন অ্যালকোহল, পলিস্টিন , পলিপ্রোপিলিন, পলিয়েস্টার, পলি ফর্মালডিহাইড এবং স্টায়ারিন - এক্রাইলোনাইট্রাইল কোপোলিমার এবং ইথিলিন - প্রোপিলিন কোপোলিমাইরেশন।
পরিবেশ সুরক্ষা শিল্প: পিটিএ নর্দমা স্লাজ, ইলেক্ট্রোপ্লেটিং স্লেজ ওয়াটার, বয়লার সট, ফার্মাসিউটিক্যাল বর্জ্য, চিনি মিল বর্জ্য অবশিষ্টাংশ, গুরমেট পাউডার ফ্যাক্টরি বর্জ্য অবশিষ্টাংশ, কয়লা মাছি ছাই।
ফিড শিল্প: সয়া সসের অবশিষ্টাংশ (অফস্কাম), হাড়ের বেস (ম্যাট্রিক্স) ফিড, ডিস্টিলারের শস্য, খাদ্যশস্যের হিল, আপেলের অবশিষ্টাংশ, কমলা খোসা (ত্বক), সয়াবিনের খাবার, মুরগির হাড়ের ফিড, ফিশের খাবার, ফিড অ্যাডিটিভস, জৈবিক স্লাজ।

খাবারের শিল্প: স্টার্চ, কোকো বিন, নিবলেট।

রাসায়নিক শিল্প: সোডিয়াম কার্বোনেট, এনপিকে যৌগিক সার, কাওলিন, বেনটোনাইট, সাদা কার্বন কালো, কন্ডাক্টেক্স, ফসফোগাইপসাম, জারণ সোডিয়াম ফ্লোরাইড, চুন নাইট্রেড, ম্যাগনেসিয়াম কার্বনেট, সোডিয়াম সায়ানাইড, স্ট্রোগস্ট্রিন, বেরিয়াম সালফেট, অ্যানালাইন, ক্যালসিয়াম কার্বনেট, সেলাইলেস্ট সেলাইটিস স্যাপোনিন

বৈশিষ্ট্য

1. প্যাডেল ড্রায়ারের তাপ খরচ কম: অপ্রত্যক্ষ গরমের কারণে বাতাসের দ্বারা কোনও তাপ সঞ্চালিত হয় না;ড্রায়ারের বাইরের প্রাচীর সহ কোনও তাপ নিরোধক স্তর নেই।গন্ধযুক্ত পদার্থের শুষ্ক অবস্থায় 1 কেজি জল বাষ্পীভূত করতে এটি 1.2 কেজি বাষ্প গ্রহণ করে।

২. ব্লেড ড্রায়ারে বিনিয়োগের জন্য কম ব্যয়: ইউনিট কার্যকর ভলিউমের একটি তাপের স্থানান্তরের বিশাল পরিমাণ রয়েছে, তাই প্রক্রিয়াকরণের সময়টি সংক্ষিপ্ত করা হয়।সরঞ্জামের আকার হ্রাস পেয়েছে, যেহেতু বিল্ডিংয়ের ক্ষেত্র এবং বিল্ডিংয়ের স্থানটি হ্রাস করবে।

৩. প্রক্রিয়া করার জন্য উপাদানের পরিসীমা বিস্তৃত: তাপ সংবেদনশীল উপাদান এবং উচ্চ তাপমাত্রার অধীনে প্রক্রিয়াজাতকরণের উপকরণগুলি বিভিন্ন হিটিং মিডিয়াতে প্রক্রিয়া করা হতে পারে।সাধারণ মিডিয়াগুলি হ'ল: বাষ্প, তাপ তেল, গরম জল এবং শীতল জল।এটি অবিচ্ছিন্ন বা ব্যাচের ক্রিয়াকলাপ হতে পারে, বহু ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

৪. দূষণ কম: প্রয়োগ বা বায়ু প্রবেশের ব্যবস্থা ছাড়াই খুব কম গুঁড়ো raুকে পড়ে, ফলে কম উপাদান নষ্ট হয়।দ্রাবক বাষ্পীভবন খুব কম, এটি প্রক্রিয়া করা সহজ।দূষিত হতে পারে বা দ্রাবক পুনরুদ্ধার হতে পারে এমন উপাদানগুলির জন্য, এটি সিলড সংবহন গ্রহণ করতে পারে।

৫. অপারেশন ব্যয় কম: 1 ঘন্টা / দিন.অপরেটর সাধারণ অপারেশনের জন্য যথেষ্ট।কম আলোড়নকারী গতি এবং যুক্তিসঙ্গত কাঠামো, জীর্ণ পরিমাণ কম, এবং রক্ষণাবেক্ষণ ফি কম।

S. অবিচলিত অপারেশন: উপাদান কণাগুলি পুরোপুরি তাপ স্থানান্তরকারী পৃষ্ঠের সাথে যোগাযোগ করে কারণ ছক আকৃতির ব্লেডের বিশেষ সংকোচনের এবং ফোলা-আলোড়নকারী প্রভাবের কারণে।বিভিন্ন অক্ষীয় অঞ্চলে তাপমাত্রা, আর্দ্রতা এবং মিশ্রণের গ্রেডিয়েন্ট (বা পার্থক্য) খুব ছোট, তাই প্রক্রিয়াটির স্থায়িত্ব নিশ্চিত করতে।

7. তাপ অপ্রত্যক্ষভাবে, উপাদান দূষিত হতে পারে না।

8. প্যাডেল শ্যাফটের রোটারি গতি কম, এটি পণ্যের আকৃতি এবং সম্পত্তিকে ধ্বংস করবে না।

ফ্লো চার্ট
