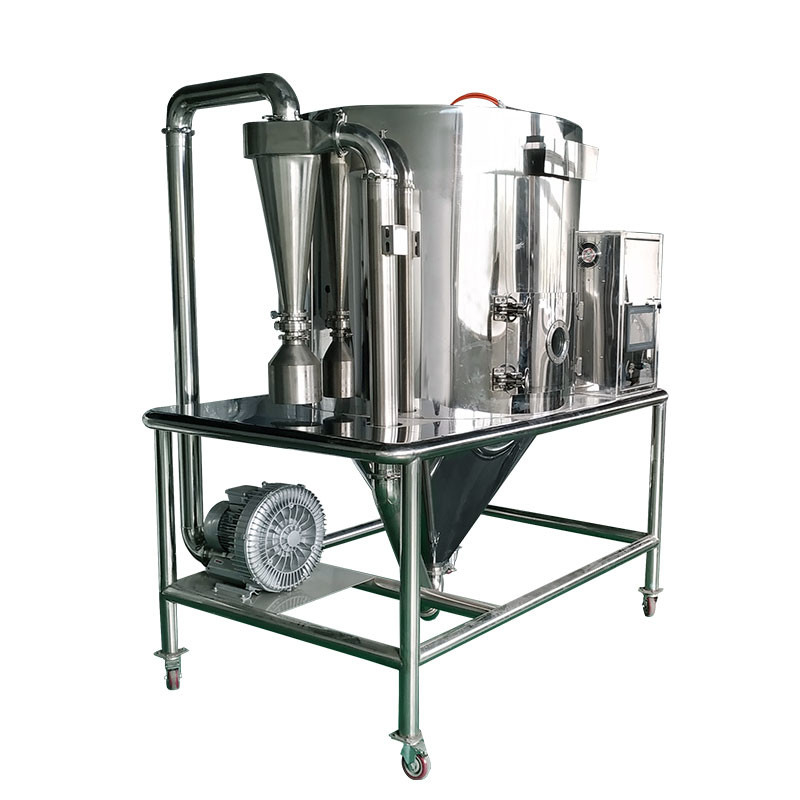

পর্যবেক্ষণ দরজা সহ 20000kg/H চাপ স্প্রে ড্রায়ার স্টিম হিটিং

পণ্যের বর্ণনা

YPG সিরিজ প্রেসার স্প্রে ড্রায়ার



সাধারণ বিবরণ



YPG সিরিজের চাপ-স্প্রে দানাদার এবং শুকানোর মেশিনগুলি চাপের অধীনে কঠিন পদার্থের উচ্চ উপাদান সহ দানাদার আকারের মিশ্রণ স্প্রে করতে পারে এবং এটি গ্লোবুলার শস্য পণ্যে শুকিয়ে যায়।শুকনো পাউডার একটি ভাল তরলতা সহ দ্রুত ছাঁচে সম্পূর্ণরূপে একটি সমজাতীয় উপায়ে পূরণ করবে, অবশিষ্ট জল এবং শিথিলতার একটি ধ্রুবক উপাদান রাখবে।যান্ত্রিকভাবে দানাদার পাউডারের তুলনায় ছাঁচের পরিষেবা জীবনকাল 4-8 বার বাড়ানোর জন্য স্থির চাপে ছাঁচনির্মাণ পণ্যগুলির জন্য পাউডার প্রয়োগ করা যেতে পারে।ছাঁচে তৈরি পণ্যগুলির একটি ভাল অভিন্নতা এবং ফিনিশের উচ্চ ডিগ্রি রয়েছে, তাই এগুলি চীনামাটির বাসন ইট, টেবিলওয়্যার সিরামিক ওয়েফার, সিরামিক সামগ্রী, ফেরাইট চৌম্বকীয় উপকরণ ইত্যাদির ব্যবসায় ব্যাপকভাবে ব্যবহৃত হয়।



◆ এই সরঞ্জাম দুটি ফাংশন, শুকানো এবং দানাদার, একসাথে সংযুক্ত করে।নির্দিষ্ট আকার এবং অনুপাত সহ প্রয়োজনীয় বল কণিকা চাপ, প্রবাহ এবং পরমাণু গর্তের আকার সামঞ্জস্য করার জন্য প্রক্রিয়ার প্রয়োজনীয়তা অনুসারে তৈরি করা যেতে পারে।



◆ টাওয়ারের বডি, পাইপ এবং সেটের বিভাজক যেখানে পণ্যগুলির সাথে যোগাযোগ করা হবে তা AISISUS304 বা AISISUS304L বা AISISUS316L বা AISISUS316 দিয়ে তৈরি।শুকানোর টাওয়ার বডির ভিতরের এবং বাইরের ক্ষেত্রের মধ্যে একটি নিরাপদ তাপ-সংরক্ষণের স্তর রয়েছে।ভরা উপাদান সূক্ষ্ম কাচের তুলো হয়.টাওয়ার বডিটি পর্যবেক্ষণ দরজা, দর্শনীয় গ্লাস, ল্যাম্প-হাউস, কন্ট্রোল মিটার এবং যন্ত্রগুলি দিয়ে সজ্জিত যা বৈদ্যুতিক নিয়ন্ত্রণ প্যানেলের মাধ্যমে নিয়ন্ত্রিত এবং প্রদর্শিত হয়।



পণ্যের বিবরণ



উপাদান:	SUS316/SUS304/ কার্বন ইস্পাত, ইত্যাদি	গরম করার উত্স:	বাষ্প / বৈদ্যুতিক / প্রাকৃতিক গ্যাস / ডিজেল / ইত্যাদি
ক্ষমতা:	10-20000 কেজি প্রতি ঘন্টা	জল বাষ্পীভবন:	প্রতি ঘন্টায় 12.5-50,000 কেজি
টেম্প:	120-600'C	শুকানোর প্যাটার্ন:	ক্রমাগত শুকানো
নথি:	FAT/ IQ/ OQ/ PQ	সনদপত্র:	সিই/ইউএল/সিইউ-টিআর
নিয়ন্ত্রণ:	এইচএমআই এবং বোতাম	পরমাণুকরণ মোড:	অগ্রভাগ কণিকা
লক্ষণীয় করা:	রাসায়নিকড্রায়ার মেশিন,স্প্রে শুকানোর সরঞ্জাম



প্রযুক্তিগত পরামিতি



প্রকার আইটেম

ওয়াইপিজি -6

ওয়াইপিজি -12.5

ওয়াইপিজি -25

ওয়াইপিজি -50

ওয়াইপিজি -65

ওয়াইপিজি -100

ওয়াইপিজি -200

ওয়াইপিজি -300

ওয়াইপিজি -500

ওয়াইপিজি -600

ওয়াইপিজি -1000

ওয়াইপিজি -2000

ওয়াইপিজি -3000

জল বাষ্প.(কেজি/ঘণ্টা)

6

12.5

25

50

65

100

200

300

500

600

1000

2000

3000

অ্যাটোমাইজার প্রকার

নিম্ন চাপ অগ্রভাগ

পরমাণু চাপ (MPa)

নিচের পরমাণু 0.6~4.0 ;শীর্ষ পরমাণু 1.0~1.5

টাওয়ার ব্যাস(মি)

ডি

1.40 1.60 2.0 2.8 3 3.5 4 4.5 4.8 5 5.4 5.8 6.2 ৬.৮ 5.2 6.3 7.65 9.4 9.4 9.4 11.25 14.5 15.75 15.85 16 18 18.5 20 3 3.8 5 5.4 5.6 5.6 9 10 12 13 15 17 17.5 17.5 2 2.75 4.2 4.7 4.7 4.9 6.5 7 8 8.5 10 12 12.5 13

টাওয়ারের উচ্চতা(মি)

এইচ

দৈর্ঘ্য(মি)

এল

প্রস্থ(মি)

ডব্লিউ

দ্রষ্টব্য: জলের বাষ্পীভবনের পরিমাণ উপাদানের বৈশিষ্ট্য, কঠিন বিষয়বস্তু এবং গরম বায়ু প্রবেশ এবং আউটলেটের তাপমাত্রার সাথে সম্পর্কিত।



প্রযুক্তিগত পরামিতি

স্পেক	জল বাষ্পীভবন ক্ষমতা কেজি/ঘন্টা	সামগ্রিক মাত্রা (এফ*এইচ) মিমি	উচ্চ চাপ পাম্প চাপ Mpa	শক্তি কিলোওয়াট	ইনলেট বাতাস তাপমাত্রা ℃	পণ্য জল বিষয়বস্তু %	সংগ্রহের হার %	বৈদ্যুতিক হিটার Kw	বিদ্যুৎ +বাষ্প Mpa+Kw	গরম বায়ু চুল্লি ×104Kcal/h
50	50	1600×8900	2~10	8.5	200~300	5 শতাংশের কম, এবং 5 শতাংশ অর্জন করা যেতে পারে।	>97	75	0.5+54	10
100	100	2000×11500	2~10	14	200~300		>97	120	0.6+90	15
150	150	2400×13500	2~10	22	200~300		>97	150	0.6+108	20
200	200	2800×14800	2~10	24	200~300		>97	যখন তাপমাত্রা 200 এর কম হয়, তখন পরামিতিগুলি হওয়া উচিত ব্যবহারিক অবস্থা অনুযায়ী গণনা করা হয়।		30
300	300	3200×15400	2~10	30	200~300		>97			40
500	500	3800×18800	2~10	82	200~300		>97			50
1000~ 10000	1000~ 10000	/	/	30~300	200~300		>97			120



দ্রষ্টব্য: জলের বাষ্পীভবনের পরিমাণ উপাদানের বৈশিষ্ট্য, কঠিন বিষয়বস্তু এবং গরম বায়ু প্রবেশ এবং আউটলেটের তাপমাত্রার সাথে সম্পর্কিত।



চাপ স্প্রে সেটের জন্য কনফিগারেশন dরাইয়ার সিস্টেম



1. এয়ার ইনলেট সিস্টেম: এতে রয়েছে এয়ার ফিল্টার (যেমন প্রি এবং পোস্ট-ফিল্টার এবং সাব- হাই ইফিসিয়েন্সি ফিল্টার এবং হাই ইফিসিয়েন্সি ফিল্টার), এয়ার হিটার (যেমন ইলেকট্রিকাল হিটার, স্টিম রেডিয়েটর, গ্যাস ফার্নেস ইত্যাদি) ড্রাফ্ট ফ্যান এবং আপেক্ষিক এয়ার ইনলেট নালী।

2. তরল বিতরণ সিস্টেম: এটি গঠিতডায়াফ্রামপাম্প বা স্ক্রু পাম্প, উপাদান নাড়া ট্যাংক এবং সম্পর্কিত পাইপ।

3. অ্যাটমাইজিং সিস্টেম: বৈদ্যুতিন সংকেতের মেরু বদল সঙ্গে চাপ পাম্প.

4. প্রধান টাওয়ার: এটি শঙ্কুযুক্ত বিভাগ, সোজা বিভাগ, এয়ার হ্যামার, আলোক যন্ত্র, ম্যানহোল এবং তাই নিয়ে গঠিত।

5. উপাদান সংগ্রহের ব্যবস্থা: এতে রয়েছে সাইক্লোন সেপারেটর এবং কাপড়ের ব্যাগ ফিল্টার বা ওয়াটার স্ক্র্যাপার। এই অংশগুলি গ্রাহকের প্রয়োজনের ভিত্তিতে সজ্জিত করা উচিত।

6. এয়ার আউটলেট সিস্টেম: এতে সাকশন ফ্যান, এয়ার আউটলেট ডাক্ট এবং পোস্ট ফিল্টার বা উচ্চ দক্ষতার ফিল্টার রয়েছে। (ফিল্টারের জন্য বেছে নেওয়া হয়েছে, এটি গ্রাহকের অনুরোধের উপর ভিত্তি করে।)



কাজের প্রবাহের সংক্ষিপ্ত পরিচিতি



কাঁচামালের তরল ডায়াফ্রাম পাম্পের মাধ্যমে পাম্প করা হয়।কাঁচামালের তরল ক্ষুদ্র ক্ষুদ্র ড্রপলেটে পরমাণু হয়ে যায়।তারপর এটি গরম বাতাসের সাথে জড়ো হয় এবং পড়ে যায়।পাউডার উপাদানের বেশিরভাগ অংশ প্রধান টাওয়ারের নীচের আউটলেট থেকে সংগ্রহ করা হবে।সূক্ষ্ম পাউডারের জন্য, আমরা এখনও ঘূর্ণিঝড় বিভাজক এবং কাপড়ের ব্যাগ ফিল্টার বা জল (ভিজা) স্ক্রাবার দ্বারা ক্রমাগত সেগুলি সংগ্রহ করব।কিন্তু এটা উপাদান সম্পত্তি উপর নির্ভর করা উচিত.



প্রেসার টাইপ স্প্রে গ্রানুলেশন ড্রায়ার প্রধানত একটি ফিডিং সিস্টেম, একটি শুকানোর সিস্টেম, একটি ধুলো অপসারণ সিস্টেম, একটি হিটিং সিস্টেম এবং একটি বৈদ্যুতিক সিস্টেমের সমন্বয়ে গঠিত এবং প্রতিটি সিস্টেমে কিছু সম্পর্কিত সরঞ্জাম রয়েছে।



ফিডিং সিস্টেমে একটি মিক্সিং ব্যারেল, একটি ফিল্টার, একটি ডায়াফ্রাম পাম্প এবং একটি স্প্রে বন্দুক থাকে।বল-মিলড সেকেন্ডারি স্লারি বল মিল থেকে মিক্সিং ট্যাঙ্কে স্থানান্তরিত হয়, এবং ফিল্টারের মাধ্যমে ডায়াফ্রাম পাম্প দ্বারা পাম্প এবং পরিবহন করা হয়, এবং তারপর স্প্রে বন্দুকের মাধ্যমে শুকানোর টাওয়ারে প্রবেশ করে।



স্লারি স্প্রে বন্দুকের অগ্রভাগ থেকে শুকানোর টাওয়ারে প্রবেশ করে স্প্রে গ্রানুলেশন শুকানোর প্রক্রিয়া শুরু করতে।নির্দিষ্ট প্রক্রিয়া তিনটি পর্যায়ে বিভক্ত করা হয়:



স্লারি অ্যাটোমাইজেশন



ফিডিং সিস্টেমে ডায়াফ্রাম পাম্প দ্বারা একটি নির্দিষ্ট চাপে অগ্রভাগ থেকে স্লারি শুকানোর টাওয়ারে চাপানো হয়।চাপের শক্তি গতিশক্তিতে রূপান্তরিত হয়।একটি উচ্চ-গতির তরল ফিল্ম তৈরি করতে স্লারিটি নীচের থেকে উপরের দিকে অগ্রভাগ থেকে স্প্রে করা হয়, যা অবিলম্বে ফোঁটায় বিভক্ত হয়।পরমাণুকরণ দ্বারা উত্পাদিত ফোঁটাগুলির আকার চাপের বিপরীতভাবে সমানুপাতিক, এবং অগ্রভাগের উত্পাদন ক্ষমতা চাপের বর্গক্ষেত্রের সমানুপাতিক।



দানাদার পাউডার স্রাব



ব্লোয়ার যেটি ড্রাইং টাওয়ার, ড্রাইং টাওয়ার এবং এক্সজস্ট ফ্যানে গরম বাতাস বহন করে তা শুকানোর সিস্টেম গঠন করে।



ধুলো অপসারণ ব্যবস্থা উচ্চ-দক্ষতা ঘূর্ণিঝড় বিভাজক, ব্যাগ ফিল্টার, সেন্ট্রিফিউগাল ফ্যান এবং ইত্যাদির সমন্বয়ে গঠিত। নিষ্কাশন পাখা উচ্চ-দক্ষতা সাইক্লোন বিভাজক মধ্যে সূক্ষ্ম কণা এবং শুষ্ক বায়ু পাঠায়।কার্যকর পৃথকীকরণের পরে, সূক্ষ্ম কণাগুলি পুনরুদ্ধারের জন্য বিভাজকের নীচে প্রাপ্ত পাত্রে প্রবেশ করে।খুব অল্প পরিমাণ অবশিষ্ট সূক্ষ্ম কণা ধারণকারী বর্জ্য গ্যাস আবার ধুলো সংগ্রহের জন্য সেন্ট্রিফিউগাল ফ্যান দ্বারা ব্যাগ ফিল্টারে চুষে নেওয়া হয়, যা বর্জ্য গ্যাসের নিরীহ চিকিত্সা উপলব্ধি করে এবং চূড়ান্ত বর্জ্য গ্যাস চিমনি থেকে নিষ্কাশন করা হয়।



উপরন্তু, বৈদ্যুতিক হিটার এবং গ্যাস-জ্বালানিযুক্ত এয়ার হিটার (ফার্নেস) দ্বারা গঠিত একটি হিটিং সিস্টেম শুকানোর টাওয়ারের জন্য গরম বাতাস সরবরাহ করে।বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা এবং তাপমাত্রা নিরীক্ষণের জন্য এয়ার ইনলেট এবং আউটলেটে ইনস্টল করা অন-সাইট সেন্সরগুলির সমন্বয়ে গঠিত বৈদ্যুতিক সিস্টেম, সমগ্র উদ্ভিদের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে সমগ্র স্প্রে গ্রানুলেশন ড্রায়ারের প্রধান লিঙ্কগুলি নিরীক্ষণ এবং নিয়ন্ত্রণ করতে পারে।



ফোঁটাগুলি একটি গোলাকার আকারে শুকিয়ে যায়।



ফোঁটা এবং গরম বাতাসের মধ্যে শুকানো একটি মিশ্র প্রবাহে সঞ্চালিত হয়,এবং গরম বাতাস উপরের কভারের গরম বাতাস পরিবেশকের মাধ্যমে টাওয়ারে প্রবেশ করে।গরম বায়ু বিতরণকারী একটি নিম্নমুখী প্রবাহিত বায়ু প্রবাহ তৈরি করে এবং ফোঁটাগুলি নীচে থেকে উপরে গরম বায়ু প্রবাহে স্প্রে করা হয়।সারফেস টান এর প্রভাবে ফোঁটাগুলো গোলাকার আকার ধারণ করে।একই সময়ে, ফোঁটাগুলির উপরিভাগের একটি বৃহৎ এলাকা থাকায়, জল দ্রুত বাষ্পীভূত হয় এবং শুকিয়ে যায় এবং অবশেষে সঙ্কুচিত হয়ে একটি শুষ্ক গোলাকার দানাদার (কণা) পাউডার তৈরি করে।গোলাকার দানাদার পাউডারটি ধীরে ধীরে শুকানোর টাওয়ারে স্থায়ী হয় এবং গরম বাতাস থেকে আলাদা হয়।টাওয়ারের নিচের ফানেল ক্যাভিটি দানাদার পদার্থ সংগ্রহ করে এবং ডিসচার্জ পোর্ট থেকে ডিসচার্জ করে।সূক্ষ্ম কণা এবং শুষ্ক বায়ু ধুলো অপসারণ ব্যবস্থায় প্রবেশ করার জন্য ফানেল শঙ্কুর উপরের অংশের সাথে সংযুক্ত নিষ্কাশন পাখা দ্বারা টানা হয়।



সরঞ্জাম নির্বাচন এবং প্রযুক্তিগত নকশা পরীক্ষার গুরুত্ব



◆ যেহেতু বিভিন্ন পণ্যের শুকানোর বিভিন্ন প্রযুক্তি এবং কণার নিয়ম রয়েছে, তাই কোনো একক ধরনের স্প্রে ড্রায়ার নেই যা সমস্ত প্রয়োজনীয়তা পূরণ করে।এখন স্প্রে করা এখনও এক ধরণের প্রযুক্তি হিসাবে বিবেচিত হয়।পরীক্ষাটি সঠিকভাবে প্রকারগুলি বেছে নেওয়ার ভিত্তি।"YIBU" কোম্পানি দ্বারা উত্পাদিত মেশিনটি বিশেষভাবে উপকরণের প্রযুক্তিগত পরীক্ষার জন্য ব্যবহৃত হয়।এই ধরনের বাস্তববাদী মনোভাব অনেক টার্ন-কি প্রকল্পের সাফল্যে অবদান রাখে, যেমন: ডিটারজেন্ট পাউডার, পলিমারাইজড রজন, সাদা কার্বন, Mn3O4, সয়াবিন দুধ, লিপেজ, সামুদ্রিক শসা চীনা ঐতিহ্যবাহী ওষুধ এবং ইত্যাদি।



আন্তর্জাতিক খ্যাতিসম্পন্ন ব্র্যান্ডের আমদানিকৃত চাপ অগ্রভাগ



মাল্টি-বন্দুক নিয়মিত স্প্রে বন্দুক গ্রুপ



মাল্টি-স্টেজ এয়ার ইনটেক

বড় আকারের সরঞ্জামগুলি মিশ্রণ, শুকানো এবং সংমিশ্রণকে আরও ভালভাবে নিয়ন্ত্রণ করে

প্রতিটি ভেঞ্চুরি একটি মাল্টি-স্টেজ স্প্রে বন্দুক এবং স্বাধীন ফাইন পাউডার রিকভারি টিউব দিয়ে সজ্জিত



নিম্ন তাপমাত্রা।জমাট

নিম্ন তাপমাত্রা।জমাট



YPG সিরিজ চাপ স্প্রে granulation ড্রায়ার বৈশিষ্ট্য





1. উচ্চ ফলন অনুপাত, শক্তি সঞ্চয় এবং উচ্চ দক্ষতা;

2. প্রাচীর সম্মুখের কোন গুঁড়া জমা;

3. দ্রুত শুকানো, বিশেষ করে তাপ-সংবেদনশীল উপাদানের জন্য প্রযোজ্য:

পরমাণুকরণের পরে উপাদান তরলের পৃষ্ঠের ক্ষেত্রফল ব্যাপকভাবে বৃদ্ধি পায়।গরম বায়ু প্রবাহে, 95-98% জল তাত্ক্ষণিকভাবে বাষ্পীভূত হতে পারে, এবং শুকানোর সময় মাত্র দশ সেকেন্ড থেকে দশ সেকেন্ড।

4. প্রাপ্ত পণ্য হল গোলাকার কণা যার সমান কণার আকার, ভাল তরলতা, ভাল দ্রবণীয়তা, উচ্চ পণ্য বিশুদ্ধতা এবং ভাল মানের।

5. প্রয়োগের বিস্তৃত পরিসর: উপাদানের বৈশিষ্ট্য অনুসারে, এটি গরম বাতাসে শুকানো যেতে পারে বা ঠান্ডা বাতাস দিয়ে দানাদার করা যেতে পারে, যা উপাদানটির সাথে দৃঢ় অভিযোজনযোগ্যতা রয়েছে।

6. সহজ এবং স্থিতিশীল অপারেশন, সুবিধাজনক নিয়ন্ত্রণ, স্বয়ংক্রিয় অপারেশন উপলব্ধি করা সহজ।

7. উদ্ভিদ গরম করার সিস্টেমের জন্য, এটি খুব নমনীয়।আমরা এটিকে গ্রাহকদের নির্দিষ্ট অবস্থার উপর ভিত্তি করে কনফিগার করতে পারি যেমন বাষ্প, বিদ্যুৎ, গ্যাস ফার্নেস এবং তাই, যার মধ্যে আমরা সবাই আমাদের স্প্রে ড্রায়ারের সাথে মেলে ডিজাইন করতে পারি;

8. উন্নত শিল্প অটোমেশন নিয়ন্ত্রণ ব্যবস্থা



কন্ট্রোল সিস্টেমের আরও পছন্দ রয়েছে, যেমন পুশ বোতাম, HMI+PLC ইত্যাদি।



স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা PLC কন্ট্রোলার দ্বারা গঠিত, SIEMENS কোম্পানির S7-315 2DP-এর প্রোগ্রামেবল লজিক কন্ট্রোলার প্রয়োগ করে এবং STEP 5.5 প্রোগ্রামিং সফ্টওয়্যারের উপর ভিত্তি করে, প্ল্যান্টের স্টার্ট এবং স্টপ এবং ইন্টারলকিং, পিআইডি লুপ নিয়ন্ত্রণ এবং প্রক্রিয়া প্যারামিটারের বিপদজনক ইত্যাদি উপলব্ধি করা যায়।কন্ট্রোল সিস্টেম প্রথমে অপারেটরের আদেশগুলি গ্রহণ করে এবং তারপরে সংগৃহীত ক্ষেত্রের তথ্য অনুসারে প্রক্রিয়া প্রোগ্রামের যুক্তিগত শর্তগুলি পূরণ করা হবে কিনা তা বিচার করে।যদি শর্তগুলি সেট আপ করা হয়, নিয়ন্ত্রণ প্রোগ্রামটি নিয়ন্ত্রণ প্রক্রিয়ায় সমস্ত ধরণের সরঞ্জাম সক্রিয় বা বন্ধ করার জন্য একটি নির্দিষ্ট ক্রমে সংকেত দেয়।



HMI হিউম্যান-মেশিন ইন্টারফেসটি SIEMENS-এর কনফিগারেশন সফ্টওয়্যার SIMATIC WinCC দ্বারা কনফিগার করা হয়েছে, যা ড্রায়ারের নিয়ন্ত্রণ ব্যবস্থা, অপারেশন স্ট্যাটাস মনিটরিং, ডেটা বিশ্লেষণ, শুকানোর সরঞ্জাম নিয়ন্ত্রণ ব্যবস্থার রেকর্ডিং এবং মুদ্রণের কাজ উপলব্ধি করে।এটি ক্ষেত্রের সরঞ্জাম এবং কর্মীদের জৈব সমন্বয় সম্পন্ন করেছে।HMI-এর মাধ্যমে, অপারেটর কমান্ড ইনপুট করতে পারে, এবং বিভিন্ন পণ্যের উত্পাদন সম্পূর্ণ করার জন্য বিভিন্ন প্রক্রিয়া পরামিতি বা সূত্র ইনপুট করতে পারে। একই সময়ে, আমরা সিস্টেমের অবস্থা সম্পর্কে তথ্য পেতে পারি।আমরা সিস্টেমের বর্তমান উত্পাদন তথ্য সম্পর্কে অনুসন্ধান করতে পারি, বা ঐতিহাসিক উত্পাদন প্রক্রিয়ার গুরুত্বপূর্ণ রেকর্ড ডেটা ট্রেস (অনুসন্ধান) করতে পারি।যদি একটি অস্বাভাবিক পরিস্থিতি থাকে, সিস্টেমটি অ্যালার্ম সংকেত পাঠাবে।



PSD-90 যথার্থ সেন্ট্রিফিউগাল স্প্রে ড্রায়ার ICP কন্ট্রোল প্যানেল ইন্টারফেস ডায়াগ্রাম



ফিল্ড ডেটা S7-315 PLC এর মাধ্যমে সংগ্রহ করা হয়, এবং সংগৃহীত ডেটা কম্পিউটারে প্রদর্শিত এবং রেকর্ড করা হয় যা TCP/IP প্রোটোকলের মাধ্যমে CP343-1 মডিউল ব্যবহার করে কনফিগারেশন সফ্টওয়্যার হিসাবে WinCC গ্রহণ করে।



পিএলসিতে সংগৃহীত ডেটা ইন্ডাস্ট্রিয়াল রাউটার (হাব) এর মাধ্যমে দূরবর্তী কম্পিউটারে পাঠানো হয়।



PLC সফ্টওয়্যার এবং হোস্ট কম্পিউটার সফ্টওয়্যার প্রোগ্রামিং S88 প্রোগ্রাম কাঠামো এবং মডুলারাইজড ডিজাইন প্রয়োগ করে।



বিভিন্ন কন্ট্রোল অবজেক্ট অনুযায়ী, মোটর টেমপ্লেট (ইনভার্টার কন্ট্রোল এবং ডাইরেক্ট স্টার্ট কন্ট্রোল সহ দুই ধরনের) লেখা হয়, যার মধ্যে ভালভ মডিউল, এনালগ ইনপুট টেমপ্লেট, এনালগ আউটপুট টেমপ্লেট, পিআইডি কন্ট্রোল লুপ টেমপ্লেট এবং ইত্যাদি।



প্রক্রিয়া নিয়ন্ত্রণের পরিপ্রেক্ষিতে, সিমেনসের গ্রাফ ব্লকটি প্রোগ্রামিংয়ের জন্য প্রয়োগ করা হয়, প্রক্রিয়াটিকে আরও পরিষ্কার করে।



শুকানোর প্রক্রিয়াটি বেশ কয়েকটি ছোট প্রক্রিয়ায় পরিমার্জিত হয় (যেমন ঠান্ডা অপারেশন, গরম অপারেশন, জল অপারেশন, উপাদান অপারেশন, শুকানো, ইত্যাদি)। অপারেশন, শুকানো ইত্যাদি)।



স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থার উদ্দেশ্য হল সরঞ্জামগুলির স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করা এবং স্প্রে ড্রায়ারের গুরুত্বপূর্ণ প্রক্রিয়া পরামিতিগুলি নিয়ন্ত্রণ ও নিরীক্ষণের মাধ্যমে পণ্যের মানের স্থিতিশীলতা অর্জন করা।



বড় স্প্রে টাওয়ার অন-ফিল্ড কন্ট্রোল:



বড় স্প্রে টাওয়ার ফিল্ড কন্ট্রোল ক্যাবিনেট:



সিমেটিক প্রোগ্রাম লজিক কন্ট্রোল সিস্টেম এবং টাচ প্যানেল



আবেদনের পরিধি:



◆ খাদ্য শিল্প: চর্বিযুক্ত দুধের গুঁড়া, প্রোটিন, কোকো মিল্ক পাউডার, বিকল্প দুধের গুঁড়া, ডিমের সাদা (কুসুম), খাদ্য ও উদ্ভিদ, ওটস, মুরগির রস, কফি, তাত্ক্ষণিক দ্রবীভূত চা, সিজনিং মিট, প্রোটিন, সয়াবিন, চিনাবাদাম প্রোটিন, হাইড্রোলাইজেট এবং তাই ঘোষণাচিনি, কর্ন সিরাপ, কর্ন স্টার্চ, গ্লুকোজ।পেকটিন, মাল্ট চিনি, সরবিক অ্যাসিড পটাসিয়াম এবং ইত্যাদি

◆ ওষুধ: ঐতিহ্যবাহী চীনা ওষুধের নির্যাস, মলম, খামির, ভিটামিন, অ্যান্টিবায়োটিক, অ্যামাইলেজ, লাইপেজ এবং ইত্যাদি।

◆ প্লাস্টিক এবং রজন : AB, ABS ইমালসন, ইউরিক অ্যাসিড রজন, ফেনোলিক অ্যালডিহাইড রজন, ইউরিয়া-ফরমালডিহাইড রজন, ফর্মালডিহাইড রজন, পলিথিন, পলি-ক্লোরোপ্রিন এবং ইত্যাদি।

◆ ডিটারজেন্ট: সাধারণ ওয়াশিং পাউডার, উন্নত ওয়াশিং পাউডার, সাবান পাউডার, সোডা অ্যাশ, ইমালসিফায়ার, উজ্জ্বলকারী এজেন্ট, অর্থোফসফোরিক অ্যাসিড এবং ইত্যাদি।

◆ রাসায়নিক শিল্প: সোডিয়াম ফ্লোরাইড (পটাসিয়াম), ক্ষারীয় রঞ্জক পদার্থ এবং রঙ্গক, রঞ্জক মধ্যবর্তী, Mn3O4, যৌগিক সার, ফর্মিক সিলিসিক অ্যাসিড, অনুঘটক, সালফিউরিক অ্যাসিড এজেন্ট, অ্যামিনো অ্যাসিড, সাদা কার্বন এবং আরও অনেক কিছু।

◆ সিরামিক : অ্যালুমিনিয়াম অক্সাইড, সিরামিক টাইল উপাদান, ম্যাগনেসিয়াম অক্সাইড, ট্যালকম এবং আরও অনেক কিছু।

◆ অন্যান্য: অ্যালুমিনিয়াম হাইড্রক্সাইড, ক্যালসিয়াম ক্লোরাইড, স্টিয়ারিক অ্যাসিড এজেন্ট এবং কুলিং স্প্রে। এটি খাদ্য রং, মধ্যবর্তী এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।





দেশে এবং বিদেশে নির্মাণ সাইটে চাপ স্প্রে ড্রায়ারের শারীরিক ছবি



YPG-2000 ডাউনস্ট্রিম স্প্রে ড্রায়ার (শানসি পলিয়ালুমিনিয়াম ক্লোরাইড পিএসি প্রকল্প)

স্প্রে শুকানোর উদ্ভিদ জন্য 3D অঙ্কন



প্রেসার স্প্রে ড্রায়ার টাওয়ার নির্মাণাধীন



বিদেশী নির্মাণ সাইটে বড় চাপ স্প্রে টাওয়ার



শীর্ষ স্প্রে সহ-কারেন্ট টাইপ চাপ অগ্রভাগ স্প্রে ড্রায়ার জন্য ফ্লো চার্ট



নীচে স্প্রে টাইপ কাউন্টার-কারেন্ট চাপ অগ্রভাগ স্প্রে ড্রায়ার জন্য ফ্লো চার্ট



স্প্রে ড্রায়ার কর্মক্ষমতা ভূমিকা



বটম-স্প্রে, টপ-স্প্রে পদ্ধতি প্রেসার স্প্রে ড্রায়ার 6-5000kg/h এর ফ্লাক্স, 2.5-15Mpa চাপ এবং <1% এর প্রবাহ নির্ভুলতা সহ উপকরণ সরবরাহের জন্য মেমব্রেন পাম্প গ্রহণ করে।এটি সূক্ষ্ম পাউডার পুনরুদ্ধার এবং পুনরায় আর্দ্রতা আনুগত্য সিস্টেমের সাথে সজ্জিত করা যেতে পারে উপকরণের দানা ব্যাসের ব্যবহারকারীদের প্রয়োজনীয়তা মেটাতে।এটি অনেক নতুন প্রযুক্তি গ্রহণ করে, যেমন অটো-ক্লিনিং ফিল্টার, অ্যান্টি-চোকিং স্প্রে বন্দুক, ইত্যাদি এবং এর নির্ভরযোগ্যতা আরও উন্নত হয়েছে।



ঐচ্ছিক পছন্দ:



◆ এই ধরনের সম্পূর্ণ প্ল্যান্ট কাস্টমাইজড ডিজাইনের উপর ভিত্তি করে তৈরি করা হয়।সমস্ত ডিজাইনের সাথে সমস্ত কার্যকরী বৈশিষ্ট্য সরবরাহ করা হয় না।প্রকৃত কনফিগারেশন চুক্তি বা স্বাক্ষরিত চুক্তি অনুযায়ী করা উচিত.



◆ প্রধান বৈদ্যুতিক উপাদানগুলির জন্য, আমাদের কাছে আন্তর্জাতিক ব্র্যান্ডের পছন্দ আছে, যেমন ABB, Siemens বা Schneider বা অন্যান্য।



◆ প্ল্যান্টের নির্মাণ সামগ্রীর জন্য, আমরা AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, কার্বন ইস্পাত ইত্যাদি বেছে নিতে পারি।



◆ কন্ট্রোল সিস্টেমের জন্য, আমরা বোতাম, পিএলসি + এইচএমআই, ইত্যাদি বেছে নিতে পারি। আমরা প্রয়োজন অনুযায়ী কন্ট্রোল সিস্টেম ডিজাইন করতে পারি।



◆ আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী স্প্রে ড্রায়ারের জন্য বিস্ফোরণ-প্রমাণ সিস্টেম ডিজাইন করতে পারি।



◆ স্প্রে ড্রায়ারের জন্য ম্যাচিং সিস্টেমের জন্য, আমরা এটি সরবরাহ করতে পারি, যেমন ফিডিং সিস্টেম, বায়ুসংক্রান্ত কনভেয়িং সিস্টেম এবং আরও অনেক কিছু।



◆ উদ্ভিদের জন্য গরম করার সিস্টেমের জন্য, এটি খুব নমনীয়।আমরা এটিকে গ্রাহকের সাইটের অবস্থার উপর ভিত্তি করে কনফিগার করতে পারি, যেমন বাষ্প, বিদ্যুৎ, গ্যাস ফার্নেস এবং তাই, যার মধ্যে আমরা সবাই আমাদের স্প্রে ড্রায়ারের সাথে মেলে ডিজাইন করতে পারি।



◆ যদি কোন গরম করার ব্যবস্থা না থাকে, তাহলে এটি শীতল বাতাসের সাথে কণা তৈরি করতে একটি কুলার হিসাবে ব্যবহার করা যেতে পারে।



◆ সম্পূর্ণ এবং পেশাদার R&D উদ্ভিদ, বৈজ্ঞানিক এবং যুক্তিসঙ্গত পণ্য পরীক্ষার পরিষেবা, ব্যাপক এবং গভীরভাবে উত্পাদন প্রযুক্তি বিনিময়, গবেষণা এবং অনুসন্ধান পরিষেবা প্ল্যাটফর্ম:



XIANDAO কোম্পানি গ্রাহকদের ল্যাব সাইজ, পাইলট স্কেল বা এমনকি YPG, LPG, PSD, BYP, PFSD এবং ইত্যাদির মতো স্বল্প পরিমাণের পণ্যের জন্য পরীক্ষা-নিরীক্ষা এবং পরীক্ষা যাচাইয়ের বিভিন্ন পরিষেবা সরবরাহ করতে পারে। উদ্ভিদ অনেক সিরিজের পণ্যের প্রযুক্তিগত প্রয়োগের সম্ভাব্যতা যাচাই করে, সর্বোত্তম উৎপাদন প্রক্রিয়ার শর্ত নির্ধারণ করে এবং বাজার বিশ্লেষণের জন্য নমুনা প্রদান করে।



অর্ডার মনোযোগ



1. তরল নাম এবং সম্পত্তি: কঠিন বিষয়বস্তু (বা জলের বিষয়বস্তু), সান্দ্রতা, পৃষ্ঠের টান এবং PH মান।

2. শুকনো পাউডার ঘনত্ব অবশিষ্ট জল বিষয়বস্তু অনুমোদিত, কণা আকার, এবং সর্বোচ্চ তাপমাত্রা অনুমোদিত.

3. আউটপুট: দৈনিক সময় পরিবর্তন.

4. সরবরাহ করা যেতে পারে এমন শক্তি: বাষ্পের চাপ, সঠিকভাবে বিদ্যুৎ, কয়লার জ্বালানী, তেল এবং প্রাকৃতিক গ্যাস।

5. নিয়ন্ত্রণের প্রয়োজনীয়তা: খাঁড়ি এবং আউটলেটের তাপমাত্রা নিয়ন্ত্রণ করা উচিত কিনা।পাউডার সংগ্রহের প্রয়োজনীয়তা: কাপড়ের ব্যাগ ফিল্টার ব্যবহার করা প্রয়োজন কিনা এবং নিঃশেষিত গ্যাসের পরিবেশের প্রয়োজনীয়তা।

6. অন্যান্য বিশেষ প্রয়োজনীয়তা.
