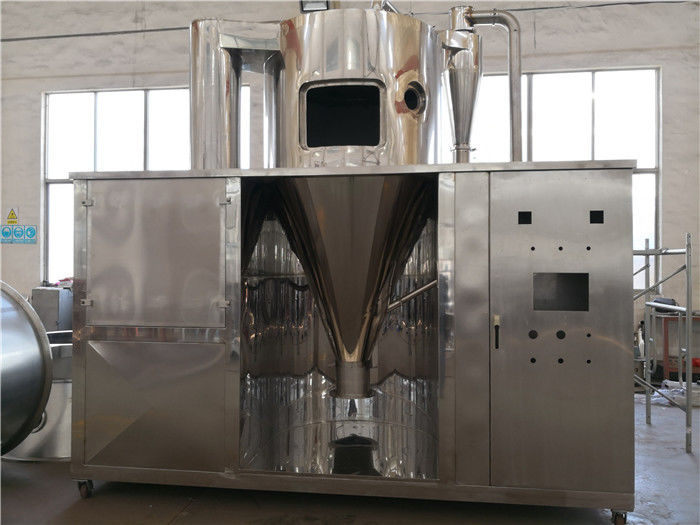

ইউনিফর্ম পার্টিকেল অনুভূমিক ফ্লুইডাইজড রোটারি স্প্রে ড্রায়ার

পণ্যের বর্ণনা

এইচএসডি সিরিজের অনুভূমিক স্প্রে ড্রায়ার

সংক্ষিপ্ত ভূমিকা

এইচএসডি এসeries এইচঅনুভূমিক এসপ্রার্থনা ডিরাইয়ারপ্রচলিত উল্লম্ব স্প্রে ড্রায়ার থেকে ভিন্ন।আয়তক্ষেত্রাকার টাওয়ার শরীর মাটির উপর মিথ্যা, টাওয়ার শরীরের পাশ থেকে বন্দুক খাওয়ানো, অন্য পাশ থেকে স্রাব.উপাদানটি উচ্চ চাপ পাম্প দ্বারা স্প্রে করা যেতে পারে এবং তারপর একই দিকে থাকা গরম বাতাসের সাথে সম্পূর্ণরূপে যোগাযোগ করা যেতে পারে।খুব অল্প সময়ের মধ্যে শুকিয়ে যায়।সমাপ্ত পণ্যটি মাধ্যাকর্ষণজনিত কারণে টাওয়ারের নীচের প্লেটে পড়ে এবং প্লেটের উপাদানগুলি স্ক্র্যাপারের মাধ্যমে রিসিভিং পোর্টে প্রবেশ করে।
শুকানোর পরে, সমাপ্ত পণ্যের ভাল তরলতা, ছোট অবশিষ্টাংশ, ম্যানুয়াল লোডিং, ভাল স্থিতিশীলতা, অভিন্ন কণার আকার এবং উচ্চ ফলন রয়েছে।

ডিমের কুসুম প্রোটিন, রক্তের কোষ, প্লাজমা, খাদ্য, রাসায়নিক এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়.

পণ্যের বিবরণ

বৈশিষ্ট্য

• বেশি গড় কণার আকার, উচ্চ ফলন, কম অপচয় এবং কম ক্ষতি;
• কোন কনুই, পাইপ clogging এর প্রপঞ্চ নিষ্কাশন;
• সিস্টেমের ছোট প্রতিরোধ ক্ষমতা আছে, নিম্নচাপের ফ্যান কম শক্তি খরচের সাথে গ্রহণ করা যেতে পারে;
• স্থান কম্প্যাক্ট.এয়ার ব্লোয়ার, এক্সজস্ট ফ্যান এবং হিটার টাওয়ারের উপরে স্থাপন করা যেতে পারে দখলকৃত এলাকা কমাতে।উল্লম্ব প্রকারের তুলনায় সরঞ্জামের উচ্চতা অর্ধেকেরও বেশি হ্রাস পেয়েছে।

কাজের নীতি

ফিল্টার দ্বারা বায়ু ফিল্টার করার পরে এবং হিটার দ্বারা উত্তপ্ত হওয়ার পরে, এটি গরম বায়ু বিতরণকারীতে যায় যা

শুকানোর চেম্বার।গরম বায়ু বিতরণকারীর মাধ্যমে, গরম বাতাস শুকানোর চেম্বারে সমানভাবে প্রবেশ করবে।এ

একই সময়ে, ফিডিং পাম্প চাপ স্প্রে করার বন্দুক (অগ্রভাগ) তরল উপাদান পাঠাবে।তরল পদার্থ

সূক্ষ্ম ফোঁটা মধ্যে স্প্রে করা হবে.এটি তরল উপাদান এবং গরম বাতাসের যোগাযোগের এলাকাকে অনেক বেশি করে তোলে

বড়, আর্দ্রতা দ্রুত বাষ্পীভূত হয়।খুব অল্প সময়ের মধ্যে তরল পদার্থ শুকিয়ে গুঁড়া হয়ে যায়।পাউডার

ড্রায়ার নীচের নিচে পড়ে.বেশিরভাগ পণ্য স্ক্র্যাপার এবং অগারের সংক্রমণ দ্বারা প্রাপ্ত হয়।

কম ফাইনারি পাউডার লেজ গ্যাসের সাথে ব্যাগ-টাইপ ডাস্ট কালেক্টরে যাবে যা শুকানোর শেষে

চেম্বারধুলো এবং গুঁড়া স্ক্রু পরিবাহক দ্বারা সংগ্রহ করা হয়.পাখা দিয়ে লেজ গ্যাস নিঃশেষ হয়ে যায়।

এই মেশিনের বৈশিষ্ট্য হল:

1. শুকানোর গতি খুব দ্রুত
চাপ স্প্রে করার পরে উপাদানটির পৃষ্ঠের ক্ষেত্রফল ব্যাপকভাবে বৃদ্ধি পায় এবং উচ্চ তাপমাত্রার বাতাসে 90 ~ 95% এর আর্দ্রতা তাত্ক্ষণিকভাবে বাষ্পীভূত হতে পারে।এটি শুকানোর সময় সম্পূর্ণ করতে মাত্র দশ সেকেন্ড থেকে কয়েক ডজন সেকেন্ড সময় নেয়।
2. স্থান ছোট
উল্লম্ব স্প্রে ড্রায়ারের সাথে তুলনা করে, মডেলটি অনুভূমিক ইনলেট ফিড পদ্ধতি গ্রহণ করে, সরঞ্জামের উচ্চতা ব্যাপকভাবে হ্রাস করা হয় এবং ধুলো অপসারণ ডিভাইসটি বিভক্ত বডি দ্বারা ডিজাইন করা হয় না।গঠন কমপ্যাক্ট এবং বিন্যাস যুক্তিসঙ্গত.সুতরাং, এলাকাটি ব্যাপকভাবে হ্রাস পেয়েছে, কারখানা ভবনের বিনিয়োগ এবং সরঞ্জামগুলির লোড বহনও সেই অনুযায়ী হ্রাস পেয়েছে।
3. উচ্চ মানের পণ্য
সরঞ্জামের গঠন আরও সহজ।পণ্য শুকানোর সময় কম এবং পণ্যের মোটা ও সূক্ষ্ম গুঁড়া সংগ্রহ করা হয়।এটি সমস্ত ধরণের মানের সূচকগুলি পূরণ করতে পারে, যেমন আকারের বন্টন, পণ্যের আকৃতি, পণ্যের গুণমান, রঙ, সুবাস, স্বাদ, জৈবিক কার্যকলাপ এবং পণ্যের ভেজা সামগ্রী।
4. সহজ অপারেশন এবং পরিষ্কার.
মডেলটি অপারেশনে আরও সহজ, অটোমেশনে বেশি এবং ব্যর্থতার হার কম।সরঞ্জামের অভ্যন্তরীণ পরিস্কার সুবিধাজনক এবং কোন মৃত কোণ নেই।উল্লম্ব ড্রায়ারের সাথে তুলনা করে, মেশিনটির উত্পাদন, ইনস্টলেশন, পরিষ্কার থেকে রক্ষণাবেক্ষণ পর্যন্ত বায়বীয় কাজের কোনও লুকানো বিপদ নেই।

উদ্ভিদ কনফিগারেশনs এবং গঠন বিবরণ

জ এর প্রকারভেদভক্ষক
ব্যবহারকারীদের দ্বারা ব্যবহৃত বিভিন্ন তাপের উত্সের কারণে, সাধারণত বৈদ্যুতিক শক্তি, বাষ্প, প্রাকৃতিক গ্যাস ফ্লু গ্যাস, কয়লা, তেল ইত্যাদি রয়েছে।গরম করার চুল্লির ফর্ম নিয়ন্ত্রণ ভিন্ন।এটি পণ্যের প্রয়োজনীয়তা এবং বিভিন্ন জায়গার শর্ত অনুযায়ী নির্বাচন করা যেতে পারে।আরো বিস্তারিত এবং এই ধরনের অপারেশন নির্দেশাবলীর জন্য, ম্যানুয়াল উল্লেখ করুন.

প্রচলিত হিটারের ধরন:

1)।বৈদ্যুতিক চুলা
2)।বাষ্প তাপ এক্সচেঞ্জার
3)।তাপ স্থানান্তর তাপ এক্সচেঞ্জার
4) প্রাকৃতিক গ্যাস (বা অন্যান্য গ্যাস) এর প্রত্যক্ষ বা পরোক্ষ দহন।
5)।কয়লার প্রত্যক্ষ/পরোক্ষ দহন
6)।প্রত্যক্ষ/পরোক্ষ দহন তেল
7)।চিমনী গ্যাস

বর্তমানে, এই মেশিনটি বাষ্প তাপ স্থানান্তর, বৈদ্যুতিক গরম এবং প্রাকৃতিক গ্যাসের সরাসরি উত্তাপ গ্রহণ করে।

2. এয়ার ফিল্টার
বিভিন্ন প্রয়োজনীয়তা অনুসারে, সিস্টেমের এয়ার ইনলেট সাধারণত একটি এয়ার ফিল্টার দিয়ে সজ্জিত থাকে।এখানে ঐচ্ছিক পছন্দ আছে:
1)।রুক্ষ এয়ার ফিল্টার
2)।মাঝারি প্রভাব বায়ু ফিল্টার
3)।উপ-দক্ষ এয়ার ফিল্টার
4)।উচ্চ দক্ষতা ফিল্টার
5)।উচ্চ তাপমাত্রা এবং উচ্চ দক্ষতা ফিল্টার

3. গরম বায়ু পরিবেশক
গরম বাতাস অনুভূমিকভাবে শুকানোর চেম্বারে প্রবেশ করে, গরম বাতাস এবং ফোঁটা গরম এবং ভরের বিনিময় করে।একদিকে, গ্যাস এবং তরলের যোগাযোগকে উন্নীত করুন এবং শুকানোর প্রক্রিয়াটিকে শক্তিশালী করুন।অন্যদিকে, আধা ভেজা উপাদানের প্রাচীরকে প্রাচীরের সাথে আটকানো থেকে বিরত রাখতে।

4.চ এর প্রকারভেদইড পাম্প
নিম্নরূপ চাপ স্প্রে ড্রায়ার ফিড পাম্প ধরনের:
1)।স্ক্রু পাম্প
2)।গিয়ার পাম্প
3)।সমজাতীয় পাম্প
4)।ডায়াফ্রাম পাম্প (স্ট্যাবিলাইজিং ডিভাইস সমর্থন করে)
5)।উচ্চ চাপ পায়ের পাতার মোজাবিশেষ পাম্প
6)।বায়ুসংক্রান্ত পরিবহণ

প্রেসার স্প্রে বন্দুক/ অগ্রভাগ

প্রধান সুবিধা:
1) সহজ গঠন এবং কম খরচে
2) সহজ রক্ষণাবেক্ষণ এবং সুবিধাজনক সমাবেশ
3) বায়ু প্রবাহ এবং কেন্দ্রাতিগ প্রকারের সাথে তুলনা করে, পরমাণুকরণ শক্তি তুলনামূলকভাবে কম।

চাপ স্প্রে বন্দুক প্রধান অসুবিধা/ অগ্রভাগ হয়:
1) একটি উচ্চ চাপ পাম্প মিলিত করা প্রয়োজন.
2) স্প্রে করার গর্তটি ছোট হওয়ার কারণে, ব্লকেজ এড়ানোর জন্য এটি কার্যকরভাবে ফিল্টার করতে হবে।
3) স্প্রে শীট সহজে পরিধান করা হয়, বড় পরিধান সামগ্রীর জন্য, স্প্রে করা শীট পরিধান-প্রতিরোধী উপাদান দিয়ে তৈরি করা উচিত।
4) উচ্চ সান্দ্রতা উপাদান সহজে atomized হয় না.

6. শুকানোর চেম্বার
শুকানোর চেম্বারটি শেল, ফ্রেম, অভ্যন্তরীণ ব্যারেল বডি এবং নিরোধক স্তর দ্বারা গঠিত।বাহ্যিক ব্যারেল বডি এবং অভ্যন্তরীণ ব্যারেলের মধ্যে ফ্রেম রয়েছে যা 100 মিমি তাপ নিরোধক তুলো দিয়ে ভরা।একটি যুক্তিসঙ্গত ড্রাইং চেম্বারের আকারের নকশা যতটা সম্ভব টাওয়ারের সান্দ্রতা হ্রাস করার সময় শুকানোর ক্ষমতা পূরণ করতে পারে।শুকানোর ঘরের গরম বাতাসের ইনলেট এবং আউটলেট যথাক্রমে একটি তাপ প্রতিরোধক পরিমাপের তাপমাত্রা দিয়ে সজ্জিত এবং বৈদ্যুতিক অপারেশন ক্যাবিনেটে তাপমাত্রা নির্দেশক ইনস্টল করা আছে।স্প্রে অবস্থা পর্যবেক্ষণের জন্য, শুকানোর ঘরটি একটি আলোকিত বাতি এবং একটি পর্যবেক্ষণ জানালা দিয়ে সজ্জিত।পরিষ্কার করার জন্য সুবিধাজনক হওয়ার জন্য, শুকানোর ঘরে একটি পরিষ্কার দরজা রয়েছে।

7. এয়ার-সলিড বিভাজক
পণ্যের বৈশিষ্ট্যের প্রয়োজনীয়তা এবং বিভিন্ন উপকরণের পরিবেশগত প্রয়োজনীয়তা অনুসারে, ড্রায়ারটি নিম্নলিখিত বায়ু-কঠিন বিভাজকগুলির সাথে সজ্জিত।
1)।সাইক্লোন বিভাজক
2)।বিচ্ছুরিত বিভাজক
3)।ব্যাগ ফিল্টার/ফিল্টার হাউস/ধুলো সংগ্রাহক
4)।ভেজা স্ক্রাবার/অথবা ভেজা ধুলো সংগ্রাহক
5)।সেটলিং চেম্বার
6)।ইলেকট্রস্ট্যাটিক প্রেসিপিটেটর

বিঃদ্রঃ:

ওয়েট স্ক্রাবার/ডাস্ট কালেক্টর ভেন্টুরি ওয়েট স্ক্রাবার এবং স্প্রে ওয়েট ডাস্ট কালেক্টরে বিভক্ত।ব্যাগ-টাইপ ডাস্ট কালেক্টরের বিভিন্ন পছন্দ রয়েছে, যেমন প্রচলিত ব্যাগের ধরন, ফিল্ম-লেমিনেটেড কাপড়ের ব্যাগ, উচ্চ তাপমাত্রা প্রতিরোধী কাপড়ের ব্যাগ, অ্যান্টি স্ট্যাটিক কাপড়ের ব্যাগ এবং আরও অনেক কিছু।
বর্তমানে, সাধারণ বিচ্ছেদ ডিভাইস হল একটি ব্যাগ ফিল্টার।

8. বর্জ্য তাপ পুনরুদ্ধারকারী
লেজ গ্যাস থেকে, বর্জ্য তাপ পুনর্ব্যবহৃত এবং পুনরায় ব্যবহার করা হয়।টেইল গ্যাস (তাপমাত্রা 80-120) ডিভাইসের দুটি পরোক্ষ তাপ বিনিময়ের মাধ্যমে 40-70 সেন্টিগ্রেডে উত্তপ্ত হবে, যা ড্রায়ারের শক্তি খরচকে ব্যাপকভাবে হ্রাস করতে পারে এবং অপারেশন খরচ প্রায় 10-20% কমাতে পারে।

9. কেন্দ্রাতিগ পাখা এবং বায়ু নিয়ন্ত্রক
সেন্ট্রিফিউগাল ফ্যান মেশিনের ক্ষমতা অনুযায়ী নির্বাচন করা হয়।ফ্যানের বাতাসের পরিমাণ টাওয়ারের চাপ এবং খাঁড়ি এবং আউটলেটের তাপমাত্রা অনুযায়ী সামঞ্জস্য করা যেতে পারে।সমন্বয় ফর্ম ম্যানুয়াল এবং স্বয়ংক্রিয় হতে পারে, এবং বৈদ্যুতিক অ্যাকুয়েটর স্বয়ংক্রিয়ভাবে বৈদ্যুতিক ডিভাইস বৃদ্ধি করে সম্পন্ন করা যেতে পারে।

10. বৈদ্যুতিক মন্ত্রিসভা নিয়ন্ত্রণ
এখানে স্প্রে ড্রায়ারের কিছু নিয়ন্ত্রণের ধরন রয়েছে।আপনি পণ্যের প্রয়োজনীয়তা এবং নিয়ন্ত্রণ নির্ভুলতা অনুযায়ী এটি চয়ন করতে পারেন।
1)।প্রচলিত নিয়ন্ত্রণ
2)।পিএলসি নিয়ন্ত্রণ (টাচ স্ক্রিন নিয়ন্ত্রণ)
3)।DCS নিয়ন্ত্রণ (কম্পিউটার নিয়ন্ত্রণ)

পুরো মেশিনের অপারেশন একটি ইলেকট্রনিক কন্ট্রোল ক্যাবিনেট দ্বারা নিয়ন্ত্রিত হয়।

প্রধান নিয়ন্ত্রণ পয়েন্ট হয়
1)।ব্লোয়ার
2)।বায়ু হাপর
3)।বৈদ্যুতিক হিটার বা বার্নার
4)।ফিড পাম্প, ইত্যাদি

HSD সিরিজের অনুভূমিক স্প্রে ড্রায়ারের জন্য ফ্লো চার্ট

প্রধান নিয়ন্ত্রক পরামিতি হয়
1)।এয়ার ইনলেট তাপমাত্রা
2)।এয়ার আউটলেট তাপমাত্রা
3)।ইনডোর চাপ
ইন্টারলকিং কনফিগারেশন এবং প্রয়োজনীয়তা অনুযায়ী সেট করা যেতে পারে, যেমন বার্নার এবং ফ্যানের ইন্টারলকিং।

দ্রষ্টব্য: জলের বাষ্পীভবনের পরিমাণ উপাদানের বৈশিষ্ট্য, কঠিন বিষয়বস্তু এবং গরম বায়ু প্রবেশ এবং আউটলেটের তাপমাত্রার সাথে সম্পর্কিত।
