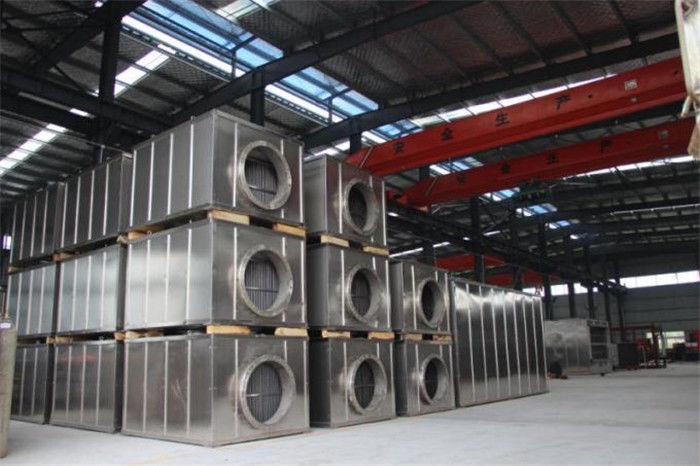

SUS304 বর্জ্য তাপ পুনরুদ্ধার ইউনিট

আরএইচ সিরিজ বর্জ্য তাপ পুনরুদ্ধার ব্যবস্থা

পণ্যের বিবরণ: স্প্রে শুকানোর সরঞ্জাম বর্জ্য তাপ পুনরুদ্ধার ভেন্টিলেশন ইউনিট কমপ্যাক্ট স্ট্রাকচার / বর্জ্য তাপ পুনরুদ্ধার ব্যবস্থা

পণ্য পরিচিতি:

বর্জ্য তাপ পুনরুদ্ধারকারী হিট এক্সচেঞ্জারের এক রূপ যা একটি চুল্লি থেকে গরম বর্জ্য গ্যাসগুলি ফ্লু সিস্টেমের পাশাপাশি অবিচ্ছিন্নভাবে পরিচালিত হয় যেখানে তারা আগত বাতাস বা বায়বীয় জ্বালানীতে তাপ দেয়।

এক্সআইএনএডএও উত্পাদন লাইন বর্জ্য তাপ পুনরুদ্ধারের দক্ষ তাপ এক্সচেঞ্জার দিয়ে শুকানো: আল্ট্রা পরিষ্কার পরিস্থিতি, 200 º সি শুকনো লাইন নিষ্কাশন এ কার্যকর বেনিফিট, চুলা মধ্যে বৈদ্যুতিন হিটার বিদ্যুতের খরচ কমাতে 165 º সি তাজা বায়ু দিয়ে;

এই হেক্সাগন প্লেটের ধরণের এয়ার প্রিহিটারের বৈশিষ্ট্যগুলি:
Traditionalতিহ্যবাহী প্রিহীটারের সাথে তুলনা করে, এই প্লেট প্রি-হিটারের হিটিংিংসফেরাসের উচ্চ ঘনত্ব রয়েছে, ভাল জারা প্রতিরোধের, দীর্ঘ পরিষেবা জীবন, কমপ্যাক্ট কাঠামো, একটি ছোট অঞ্চলকে কভার করে, চাপ ড্রপটি ছোট, নিম্ন ফুটো সহগের হয়।
কাউন্টার-ফ্লো সিস্টেমে উচ্চ দক্ষতা, উল্লম্ব গ্যাস চ্যানেল এবং সহজ পরিষ্কার রয়েছে।

প্রযুক্তিগত পারফরম্যান্স সূচক /পরামিতি:

তাপ পাইপের প্রধান বৈশিষ্ট্য:

1. দ্রুত শুরু, দ্রুত তাপ স্থানান্তর
2. ছোট তাপ প্রতিরোধের, ভাল তাপমাত্রা অভিন্নতা
3. উচ্চ তাপ পরিবাহিতা।14MW / এমসি
4. বৃহত তাপ স্থানান্তর ক্ষমতা
5. প্রশস্ত তাপমাত্রা পরিসীমা
6. নিম্ন কাজের চাপ
7. ভাল সামঞ্জস্য
8. দীর্ঘ সেবা জীবন
9. নিরাপদ এবং নির্ভরযোগ্য অ্যাপ্লিকেশন
১০. উত্তাপের উত্তেজনা পরিস্থিতি বা স্থিতিশীল অবস্থায় তাপ স্থানান্তর উপাদান, মানুষের দেহের তেজস্ক্রিয় পদার্থের জন্য কোনও ক্ষতিকারক উত্পাদন করে না

সুবিধা:

বর্জ্য তাপ বয়লার এবং তাপ পুনরুদ্ধারের বয়লার সহ গ্যাস হিটার, বাষ্প সুপারহিটার, সহায়ক এয়ার হিটার ইত্যাদি প্রক্রিয়া সহ ফিন পৃষ্ঠের বাইরে তাপ স্থানান্তর অঞ্চল বৃদ্ধি করে তাপ দক্ষতা পরিবর্তন উন্নত করে X এক্স-রে, আল্ট্রাসাউন্ড, চৌম্বকীয় গুঁড়া ব্যবহার করে সরঞ্জামের গুণগত মান নিশ্চিত করার জন্য ব্যাপ্তিযোগ্যতার মতো ননড্রেস্ট্রাকটিভ টেস্টিং পদ্ধতি।

প্রযুক্তিগত বিবরণ:

ফ্লু গ্যাস-বায়ু তাপ এক্সচেঞ্জার পিক এবং স্কিম্যাটিক:

তাপ পাইপ প্রযুক্তির ভূমিকা

সুপার পাইপ হ'ল এক ধরণের নতুন তাপ পরিবাহিতা উপাদান উচ্চ উচ্চ তাপ পরিবাহিতা সহ।যেহেতু 80 এর দশকে তাপ পাইপ গ্যাস - গ্যাস তাপ এক্সচেঞ্জার, তাপ পাইপ গ্যাস - জল তাপ এক্সচেঞ্জার, তাপ পাইপ বর্জ্য তাপ-বাষ্পীয় চুল্লি, তাপ পাইপ বাষ্প জেনারেটর, তাপ পাইপ গরম বায়ু চুলা এবং অন্যান্য তাপ পাইপ পণ্য বিকাশ করা হয়েছে।বিল্ডিং উপকরণ শিল্প, ধাতব শিল্প, রাসায়নিক ও পেট্রোকেমিক্যাল, বিদ্যুৎ প্রকৌশল, টেক্সটাইল শিল্প, কাচের শিল্প, বৈদ্যুতিক এবং ইলেকট্রনিক ইঞ্জিনিয়ারিং এবং অন্যান্য ক্ষেত্রে হিট পাইপ ব্যাপকভাবে ব্যবহৃত হয়।

তাপ পাইপ কাজের নীতি

তাপ পাইপ বর্জ্য তাপের তাপ পাইপ বাষ্পীভবনের মূল উপাদান ofএক পর্যায়ক্রমে তাপ স্থানান্তর একটি বদ্ধ ভ্যাকুয়াম নলের মধ্যে কার্যকারী মাধ্যমের সুপ্ত তাপ পরিবর্তন করে।তাপ স্থানান্তর কর্মক্ষমতা সুপারকন্ডাক্টরগুলির পরিবাহী বৈশিষ্ট্যের সাথে সমান। উচ্চ তাপ স্থানান্তর ক্ষমতা এবং একটি ভাল তাপ স্থানান্তর দক্ষতা।একটি সাধারণ মাধ্যাকর্ষণ তাপ পাইপ হ'ল চিত্রটি দেখায়, সিলযুক্ত নলটি খালি করা হয়েছে, তারপরে অল্প পরিমাণে কাজের মাধ্যম দিয়ে পূর্ণ।এবং তাপ পাইপের নীচের প্রান্তটি উত্তপ্ত করা হয়, কর্মক্ষম তরলটি তাপকে শুষে নেয় এবং বাষ্পে বাষ্পে পরিণত হয়, একটি ছোট চাপের পার্থক্যের অধীনে, বাষ্পটি তাপ পাইপের উপরের প্রান্তে যায় এবং বাইরে থেকে তাপ ছেড়ে দেয়, তারপরে কার্যত মাঝারি ঘন তরল হয়ে যায় আবার, তাপ পাইপের অভ্যন্তরের প্রাচীর বরাবর তরলটি মাধ্যাকর্ষণ ক্রিয়া অনুসারে নিম্ন উত্তপ্ত অংশে ফিরে আসে।তারপরে আবার তাপ শোষণ করে।বারবার, ক্রমাগত তাপ এক প্রান্ত থেকে অন্য প্রান্তে স্থানান্তর করুন।

এটি পর্যায়ে পরিবর্তন তাপ স্থানান্তর হিসাবে, তাপ পাইপ তাপ প্রতিরোধের খুব কম, তাপ পাইপ একটি ছোট তাপমাত্রা পার্থক্য সঙ্গে একটি বৃহত তাপ স্থানান্তর ক্ষমতা আছে।এবং তাপ পাইপের কাঠামোটি সহজ has একতরফা তাপীয় বৈশিষ্ট্য। বিশেষত তাপ পাইপের অনন্য ব্যবস্থার কারণে, ঠান্ডা এবং গরম তরলের মধ্যে তাপ এক্সচেঞ্জ পাইপের বাইরে চালানো হয় এবং সহজেই তাপ স্থানান্তর বৃদ্ধি করতে পারে।

তাপ পাইপ তাপ এক্সচেঞ্জারের কাঠামোগত বৈশিষ্ট্য:

1. সহজ ইনস্টলেশন। বর্জ্য তাপ পুনরুদ্ধার সরঞ্জাম ইনস্টলেশন, মূল বাষ্প ঘোড়া বা শিল্প ভাটা পরিবর্তন করার প্রয়োজন নেই।কোনও পরিবেশগত বিধিনিষেধ নেই, তাপের পাইপ পরিবেশের প্রয়োজনীয়তা অনুসারে ডিজাইন করা যাবে না।

2. নিরাপদ এবং নির্ভরযোগ্য। তাপ পাইপ isothermal ভাল, দ্রুত তাপ স্থানান্তর, উচ্চ দক্ষতা।অনুরোধ তাপ স্থানান্তরকালে ঘটে, ময়লা এবং বায়ুচলাচল প্রতিরোধের উত্পাদন করে না।কোনও অবস্থার অধীনে বাষ্প ঘোড়াশক্তি ভাটা বা ভাটায় সাধারণ কাজকে প্রভাবিত করবে না।

ঘনত্বের পরিবর্তনশীলতা।তাপ পাইপটি বাষ্পীভবন বিভাগের তাপ স্থানান্তর অঞ্চলকে স্বাধীনভাবে পরিবর্তন করতে পারে।এর অর্থ হিট পাইপ তাপের শোষণের হিটিং অঞ্চলটি হ্রাস করতে পারে এবং মুক্তির তাপের শীতল অঞ্চল বাড়িয়ে তুলতে পারে।বা তাপ পাইপ তাপ শোষণের উত্তাপের ক্ষেত্রকে বাড়িয়ে তুলতে পারে এবং মুক্তির উত্তাপের শীতল অঞ্চল হ্রাস করতে পারে।

4. প্রশস্ত আবেদন।খাদ্য, নিয়ন্ত্রণ, নির্মাণ সামগ্রী, ইস্পাত, ইলেকট্রনিক্স, রাসায়নিক, কাঠ প্রসেসিং, কাগজ, ওষুধ, পোশাক, পানীয়, যন্ত্রপাতি ও অন্যান্য শিল্পগুলিতে ব্যবহার করা যেতে পারে।বিভিন্ন কঠোর কাজের পরিবেশের সাথে খাপ খাইয়ে নিতে পারে।

5. দীর্ঘ জীবন।জারা-প্রতিরোধী, উচ্চ তাপমাত্রা, আজীবন 8-10 বছর।

Energy. শক্তি সঞ্চয়শক্তি-সংরক্ষণ 10% -30%, নির্গমন হ্রাস 10% -20%, সরঞ্জাম বিনিয়োগ পুনরুদ্ধারের সময় খুব কম, 3-10 মাস পূর্ণ বিনিয়োগ পুনরুদ্ধার করতে পারে।

7. সহজ রক্ষণাবেক্ষণ।ধুলো অপসারণ করা সহজ, রক্ষণাবেক্ষণ সুবিধাজনক।

কাজ নীতি

ভেজা বায়ু সরঞ্জামের নীচ থেকে উত্তপ্ত অঞ্চলে প্রবেশ করে।

গরম পাইপের নীচে তাপটি শুষে নেওয়ার পরে, এবং গরম পাইপে কার্যকারী মাধ্যমটি বাষ্পীভূত হবে এবং ভেজা বাতাস থেকে বাষ্পীভবন তাপ শোষণ করবে।বাষ্পীভবনের পরে, বাষ্পটি গরম বাতাসের শীর্ষে চলে যাবে, ইতিমধ্যে, এটি প্রাক-ঘনীভূত হতে পারে এবং উত্তপ্ত বাতাসের বিকিরণকারী অঞ্চলে সম্ভাব্য তাপটি ছেড়ে দেয়।এবং ঘনীভবন ভারী মহাকর্ষ দ্বারা ফিরে আসবে, এবং অবিচ্ছিন্নভাবে তাপ গ্রহণ করবে এবং উত্তাপটি উত্তাপের তাপ থেকে উত্তোলনকারী অঞ্চলে তাপ সরবরাহ করবে এবং বর্জ্য তাপ পুনরুদ্ধারের জন্য তাজা গরম করবে।
