50-1000 মাইক্রোন পাউডার ল্যাবরেটরি ভ্যাকুয়াম ড্রায়ার স্প্রে অ্যাটোমাইজার

পণ্যের বর্ণনা

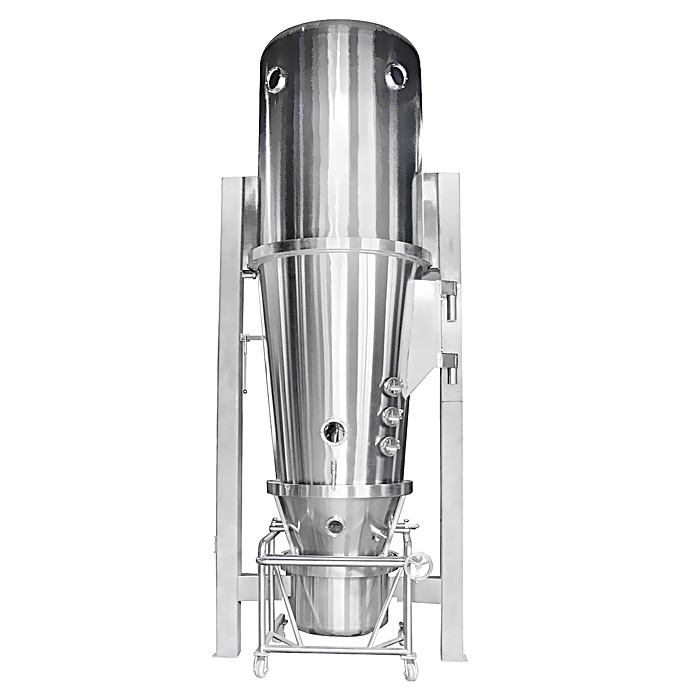

আরজেডএলসিরিজস্প্রে কুলার/কুলিং গ্রানুলেশন ডিভাইস

এক ধাপে তরল থেকে দানাদার উপলব্ধি করতে এক শরীরে স্প্রে করা, শুকানোর তরল দানাদারকে একীভূত করুন।স্প্রে করার প্রক্রিয়াটি ব্যবহার করে, এটি মাইক্রো অক্জিলিয়ারী কাঁচামাল এবং তাপ সংবেদনশীল কাঁচামালের জন্য বিশেষভাবে উপযুক্ত।এর কার্যকারিতা FL ফুটন্ত দানাদার মেশিনের চেয়ে 1-2 গুণ।কিছু পণ্যের চূড়ান্ত আর্দ্রতা 0.1% এ পৌঁছাতে পারে।এটি পাউডার রিটার্নিং ডিভাইস দিয়ে সজ্জিত।0.2-2 মিমি ব্যাস সহ গ্রানুল গঠনের হার 85% এর বেশি।উন্নত অভ্যন্তরীণ রোলার মাল্টি-ফ্লো অ্যাটোমাইজার তরল নির্যাসকে 1.3g/cm3 মাধ্যাকর্ষণ দিয়ে চিকিত্সা করতে পারে।বর্তমানে, মেশিনের এই সিরিজ আমরা PGL-150B টাইপ তৈরি করতে পারি যা 500 কেজি/ব্যাচ প্রক্রিয়া করতে পারে।

টিতিনি গলন বৈশিষ্ট্য গুরুত্ব

পণ্যের গলে যাওয়া গঠন একটি দৃঢ়ীকরণ বক্ররেখা দ্বারা প্রতিনিধিত্ব করা যেতে পারে।যখন গলিত ফোঁটাগুলি ঠাণ্ডা বায়ু পরিবেষ্টিত বায়ুমণ্ডলের সংস্পর্শে থাকে, তখন দ্রবীভূতকরণ তাপমাত্রায় গলিত হয়।পণ্যের নিরাময় তাপ মুক্তির সময়, ঘনীভবন পরবর্তীকালে একটি স্থায়ী তাপমাত্রায় (অবস্থা) ঘটে।একবার এটি আর একটি স্রোত না বাল্ক অবস্থায়, ফোঁটাগুলিকে আরও ঠান্ডা করে একটি স্থিতিশীল কঠিন কণার আকার দেওয়া হবে।

সূক্ষ্ম কণা পণ্য

সর্বোত্তম চিকিত্সা পদ্ধতি হল একটি সহ-কারেন্ট শঙ্কুতে (অপেক্ষাকৃত ছোট ব্যাস) কুলিং টাওয়ারে একটি উচ্চ-গতির ঘূর্ণায়মান অ্যাটোমাইজার দিয়ে গলিত তরলকে পরমাণু করা।বেশিরভাগ পণ্য সরাসরি কুলিং টাওয়ারের নীচে সংগ্রহ করা হয় এবং সাইক্লোন সেপারেটরের মাধ্যমে সূক্ষ্ম পাউডার উদ্ধার করা হয়।

কণা আকার পরিসীমা: 50-150 মাইক্রন

মোটাকণাপণ্য

স্প্রে টাওয়ারের শঙ্কুতে ইনস্টল করা একক-তরল চাপ অগ্রভাগ অভিন্ন ঠান্ডা বায়ু প্রবাহকে স্প্রে করে (শীর্ষে ইনস্টল করা বায়ু পরিবেশক দ্বারা ঠান্ডা বাতাস সমান করা হয়)।এই পদ্ধতিটি মোটা দানাদার পণ্য উৎপাদনের জন্য সর্বোত্তম পদ্ধতি।পণ্যের গতিপথ এবং ঝর্ণার ধরন পদ্ধতিটি তুলনামূলকভাবে ছোট আয়তনের কুলিং টাওয়ারে গলিত ফোঁটাগুলিকে মোটা গ্রেডে শক্ত করতে পারে।

কণার আকার পরিসীমা: 150～300 মাইক্রন

বড় আকারের কণা পণ্য

অতি-বড় দানাদার পণ্যটি একটি বৃহৎ ব্যাস সহ একটি কুলিং স্প্রে টাওয়ারে একটি কম-গতির ঘূর্ণায়মান অ্যাটোমাইজার দ্বারা পরমাণুযুক্ত এবং প্রক্রিয়াজাত করা হয়।যদিও শঙ্কুযুক্ত টাওয়ারটি প্রয়োজনীয়তা পূরণ করে, বিল্ডিংয়ের উচ্চতা কমাতে এবং টাওয়ারের সমর্থনের প্রয়োজনীয়তাগুলিকে সহজ করার জন্য, একটি সমতল নীচের নকশা সাধারণত সুপারিশ করা হয়।ঘূর্ণায়মান সুইপিং ডিভাইসের একটি সেট টাওয়ারের নীচে কুলিং পণ্যটিকে পাশের ডিসচার্জ পোর্টে নিয়ে যায় বা কেন্দ্রীয় নিষ্কাশন পাইপের মাধ্যমে একটি সাইক্লোন বিভাজক দিয়ে পুনরুদ্ধার করে।

কণার আকার পরিসীমা: 300~1000 মাইক্রন

টিপ্রযুক্তিগত বৈশিষ্ট্য:

● বিশেষভাবে ডিজাইন করা ঘূর্ণি বায়ু পরিবেশক, বায়ুগতিবিদ্যা এবং তরল বলবিদ্যার মৌলিক নীতির উপর ভিত্তি করে, ঠান্ডা বাতাস এবং গরম গলিত ফোঁটার মধ্যে ভর এবং তাপ বিনিময়কে শক্তিশালী করে।একই সময়ে, গরম গলিত কুয়াশা নিশ্চিত করতে সিস্টেমটি একটি পাল্টা-সমান্তরাল প্রবাহ পদ্ধতি গ্রহণ করে।কুলিং গ্রানুলেশন প্রক্রিয়াটি সম্পূর্ণ করতে ঠান্ডা বাতাস দ্বারা ফোঁটাগুলি সম্পূর্ণ এবং কার্যকরভাবে ঠান্ডা হয়।

● প্রিলিং টাওয়ার একটি জ্যাকেটযুক্ত এয়ার-কুলিং ডিভাইস গ্রহণ করে তা নিশ্চিত করার জন্য যে প্রিলিং টাওয়ারের অভ্যন্তরীণ প্রাচীর "গরম গলিত প্রাচীর ঝুলন্ত" ঘটনা ঘটায় না।

● পেটেন্ট করা "লো-হ্যাট" নিষ্কাশন কাঠামো ডিভাইসটি নিশ্চিত করে যে 90% এর বেশি সমাপ্ত পণ্য প্রিলিং টাওয়ারের নীচে সংগ্রহ করা হয়েছে এবং শুধুমাত্র অল্প পরিমাণ সূক্ষ্ম পাউডার সাইক্লোন বিভাজকের মধ্যে প্রবেশ করে, গ্যাস-কঠিন বিচ্ছেদ হ্রাস করে। ঘূর্ণিঝড় বিভাজকের চাপ।

● প্রিলিং টাওয়ার সিস্টেমে প্রবেশ করা বায়ু প্রাথমিক, মধ্যম এবং উপ-উচ্চ দক্ষতার তিনটি পর্যায়ে ফিল্টার করা হয় এবং পরিশোধন স্তর 300,000 বা তার বেশি পৌঁছে।

● গ্রানুলেশন টাওয়ারের ভেতরের দেয়াল, পাউডার পাইপ এবং সাইক্লোন সেপারেটর SUS304/BA মিরর-সমাপ্ত স্টেইনলেস স্টিল দিয়ে তৈরি।ঢালাই সীম সমস্ত আর্গন গ্যাস ঢালাই ঢালাই দ্বারা চিকিত্সা করা হয়."পাউডার জমে" ঘটনা।পাউডার আউটলেট পাইপলাইন এবং সাইক্লোন বিভাজক একটি দ্রুত খোলার পরিচ্ছন্নতার বন্দর দিয়ে সজ্জিত, যা বিচ্ছিন্নকরণ, পরিষ্কার, জীবাণুমুক্তকরণ এবং জীবাণুমুক্ত করার জন্য সুবিধাজনক এবং খাদ্য স্বাস্থ্যবিধি প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে।

● পণ্য পুনরুদ্ধার সিস্টেমটি স্প্রে গ্রানুলেশনের পরে সূক্ষ্ম পাউডারটিকে পুনরায় শীতল ও শুকানোর জন্য একটি বিশেষ গৌণ তরলযুক্ত বিছানা কুলিং এবং শুকানোর ডিভাইস দিয়ে সজ্জিত।ফিলিং এবং কুলিং এবং শুকানোর পরে সমাপ্ত পণ্যটির ভাল তরলতা এবং কম তাপমাত্রা রয়েছে এবং সরাসরি প্যাকেজ করা যেতে পারে।

5. উদ্ভিদবৈশিষ্ট্য

এটি সুন্দর চেহারা সহ গোলাকার কণা তৈরি করতে পারে।

কণার চেহারা ঝরঝরে সুন্দর

সংকীর্ণ কণা আকার বন্টন

কণা গুঁড়ো নয় এবং কম ধুলোবালি আছে

এটি দুর্দান্ত তরলতা, ভাল যান্ত্রিক শক্তি এবং সহজে ক্ষতিগ্রস্ত না হওয়া সহ কণা তৈরি করতে পারে।

খাওয়ানো, খাওয়ানো, ব্যাচিং, মিক্সিং, মিটারিং এবং প্যাকেজিংয়ের ধারাবাহিকতা, স্বয়ংক্রিয়তা এবং শ্রম হ্রাস অর্জন করা সহজ।

দ্রবণীয়তা উন্নত করুন

কাজের পরিবেশ উন্নত করুন

এই ডিভাইসটি পরিচালনা করা সহজ, স্বয়ংক্রিয় হতে পারে এবং বজায় রাখা সহজ।

ক্রমাগত মনুষ্যবিহীন অপারেশন অর্জনের জন্য সরঞ্জামের সংমিশ্রণ ব্যবহার করুন।

এই ডিভাইসটি বৃহৎ-ক্ষমতা ক্রমাগত দানাদার জন্য সবচেয়ে উপযুক্ত।

F. ডিভাইসটি উল্লম্ব এবং একটি ছোট এলাকা সহ বাইরে ইনস্টল করা যেতে পারে।

6. ডিজাইন কেস ভূমিকা:

ভূমিকা নকশা পরিকল্পনা 1:

উপাদান বৈশিষ্ট্য অনুযায়ী) কুলিং স্প্রে গ্রানুলেটর (মাইক্রোস্ফিয়ার) এই সরঞ্জামটি প্রধানত পলিথিন ফ্যাট, প্যারাফিন মোম, অ্যামিনো ফ্যাট, গ্লিসারেট এবং রাবার প্লাস্টিকের সংযোজনগুলির মতো গলিত রাসায়নিক পদার্থের স্প্রে কুলিং এবং দানাদার করার জন্য ব্যবহৃত হয় এবং গ্রাহকদের বিভিন্ন প্রয়োজনীয়তা পূরণ করতে পারে। পণ্য কণা আকার।স্প্রে কুলিং পণ্যস্প্রে কুলিং পর্যাপ্ত নিম্ন-তাপমাত্রা বায়ু প্রবর্তনের মাধ্যমে শীতলকরণ প্রক্রিয়া সম্পন্ন হয়।একটি বিশেষভাবে ডিজাইন করা রানার দিয়ে সজ্জিত একটি রোটারি অ্যাটোমাইজার দ্বারা গলিত হয় পরমাণুযুক্ত বা দানাদার, এবং চাপ অগ্রভাগ বা দ্বৈত-প্রবাহ অগ্রভাগ দিয়েও পরমাণুযুক্ত করা যেতে পারে।স্প্রে কুলিং রাসায়নিক, খাদ্য এবং ফার্মাসিউটিক্যাল শিল্পে ব্যবহৃত হয়।গলিত পদার্থগুলিকে মুক্ত-প্রবাহিত কণাগুলিতে প্রক্রিয়া করার এবং কণার আকার নিয়ন্ত্রণ করার জন্য এটি একটি উপযুক্ত পদ্ধতি।

গলিত বৈশিষ্ট্য

যখন গলিত পরমাণুযুক্ত ফোঁটাগুলি শীতল বাতাসের সংস্পর্শে আসে, তখন সেগুলিকে শক্ত অবস্থায় ঠান্ডা করা যায়।বিশুদ্ধ পদার্থের জমাটবদ্ধতা প্রক্রিয়াটি পণ্যের দৃঢ়ীকরণের তাপ মুক্তির প্রক্রিয়া চলাকালীন গঠিত ধ্রুবক তাপমাত্রার অবস্থার অধীনে ঘটে।সমস্ত গলে একটি নির্দিষ্ট হিমাঙ্ক থাকে না, এবং ফেজ পরিবর্তন একটি তাপমাত্রা সীমার মধ্যে ঘটতে পারে, অথবা এটি নিরাকার গঠন প্রক্রিয়ার কারণে সমস্ত দৃঢ়ীকরণ তাপকে একটি নিরাকার কঠিনে ছেড়ে না দিয়ে গলিত পর্যায় থেকে হতে পারে।পরমাণুযুক্ত ফোঁটাগুলি হিমাঙ্কের তাপমাত্রার নীচে একটি সাবকুলড অবস্থায় থাকতে পারে।গলনের ভৌত বৈশিষ্ট্য এবং দৃঢ়ীকরণ বৈশিষ্ট্য ব্যাখ্যা করার জন্য ডেটা ব্যবহার করা খুবই গুরুত্বপূর্ণ।এর উপর ভিত্তি করে, আমরা কুলিং টাওয়ারের আকার নির্ধারণ করি, পরমাণুকরণের পদ্ধতি বেছে নিই এবং শীতল প্রক্রিয়া চলাকালীন গ্যাস সহ-কারেন্ট বা কাউন্টার-কারেন্ট মোড বেছে নেওয়ার সিদ্ধান্ত নিই।কিছু ক্ষেত্রে, দুই-পর্যায়ের কুলিং পদ্ধতি সুবিধা দেখাতে পারে।

নকশা নির্বাচন

পরিবেষ্টিত বায়ু দিয়ে শীতল করা তরলযুক্ত বিছানা কুলিং ডিভাইসটি দ্বি-পর্যায়ের কুলিং পদ্ধতির জন্য সবচেয়ে উপযুক্ত, এবং ঠান্ডা পরিবাহক বায়ু সহ একটি বায়ুসংক্রান্ত পরিবহণ ব্যবস্থাও ব্যবহার করা যেতে পারে।নকশা নির্বাচন সমাপ্ত পণ্যের কণা আকারের প্রয়োজনীয়তার উপর ভিত্তি করে তৈরি করা হয়, যা সূক্ষ্ম কণা, মোটা কণা থেকে অতিরিক্ত মোটা কণা এবং মোটা কণা থেকে অতিরিক্ত মোটা পণ্য পর্যন্ত হতে পারে।শীতল করার শক্তি খরচ এবং পণ্যের গুণমান অপ্টিমাইজ করুন উষ্ণ জলবায়ুতে চালিত সরঞ্জামগুলিকে স্প্রে কুলারে প্রবেশ করার আগে বাতাসকে ডিহ্যুমিডিফাই এবং ঠান্ডা করতে হতে পারে।অতিরিক্ত শক্তি খরচ কমাতে, ডিহ্যুমিডিফিকেশন এবং কুলিং সরঞ্জামের লোড কমাতে প্রক্রিয়া বায়ু সাধারণত পুনর্ব্যবহৃত হয়।রিসার্কুলেশন সিস্টেমের ডিজাইন সিস্টেম থেকে গ্যাসকে নির্গত করার অনুমতি দেয় এবং স্প্রে কুলিংয়ের সাথে একটি নির্দিষ্ট ডিগ্রী বাষ্পীভবন সহ পরিবেষ্টিত বাতাসে প্রবর্তন করা যেতে পারে।এই সঞ্চালন ব্যবস্থায় ইনস্টল করা মাল্টি-চ্যানেল এয়ার ডোরটি ডিহিউমিডিফিকেশন এবং কুলিং সরঞ্জাম শুরু করার প্রয়োজন ছাড়াই একটি খোলা চক্রে কাজ করার অনুমতি দেয়, যাতে ঠান্ডা এবং শুষ্ক ঋতুতে অপারেটিং খরচ কমানো যায়।

অপারেটিং সরঞ্জাম

ভূমিকা নকশা পরিকল্পনা 2:

(পরামিতি উপাদানের বিশেষত্ব অনুযায়ী নির্ধারিত হয়)

গ্রানুলেশন শুকানোর তরল গলিত পদার্থের জন্য একটি বহুল ব্যবহৃত প্রক্রিয়া।গলিত এবং প্লাস্টিকের পেস্ট তরল মোম কঠিন, দানাদার বা গোলাকার কঠিন পণ্যের জন্য সবচেয়ে উপযুক্ত।অতএব, যখন কণা আকার বন্টন, অবশিষ্ট আর্দ্রতা কন্টেন্ট, বাল্ক ঘনত্ব এবং সমাপ্ত পণ্যের কণা আকৃতি সুনির্দিষ্ট মান পূরণ করতে হবে।গ্রানুলেশন শুকানো একটি খুব আদর্শ প্রক্রিয়া।

পৃনীতি:

বায়ু ফিল্টার করা বাতাসের পৃষ্ঠ দ্বারা শীতল হয় এবং ড্রায়ারের শীর্ষে বায়ু বিতরণকারীতে প্রবেশ করে।গরম বাতাস সর্পিল আকারে সমানভাবে প্রিলিং টাওয়ারে প্রবেশ করে।উপাদান তরল টাওয়ার বডির শীর্ষে গ্রানুলেটিং অ্যাটোমাইজারের মধ্য দিয়ে যায় এবং তরল পুঁতির পরমাণুতে পরিণত হয়।টাওয়ার বডি একটি মিশ্র প্রবাহ গঠনের জন্য একটি সহ-কারেন্ট এবং কাউন্টার-কারেন্ট প্রবাহ গঠন করে, যা তাপ স্থানান্তর দক্ষতা বাড়ায়।ঠান্ডা বাতাসের সংস্পর্শে খুব অল্প সময়ের মধ্যে এটি শক্ত এবং শুকানো যায়।সমাপ্ত পণ্য জন্য.সমাপ্ত পণ্য ক্রমাগত শুকানোর টাওয়ার এবং সাইক্লোন বিভাজক নিচ থেকে আউটপুট হয়, এবং নিষ্কাশন গ্যাস ফ্যান দ্বারা খালি করা হয়.

বৈশিষ্ট্য:

শীতল করার গতি দ্রুত, এবং গলিত পদার্থের পৃষ্ঠের ক্ষেত্রফল পরমাণুকরণের পরে ব্যাপকভাবে বৃদ্ধি পায়।ঠান্ডা বাতাসের প্রবাহে, 70% থেকে 80% তাপ তাত্ক্ষণিকভাবে বাষ্পীভূত হতে পারে এবং শুকানোর সময় মাত্র কয়েক সেকেন্ড।পণ্যটির ভাল অভিন্নতা, তরলতা এবং দ্রবণীয়তা রয়েছে, পণ্যটির উচ্চ বিশুদ্ধতা এবং ভাল মানের রয়েছে।উত্পাদন প্রক্রিয়া সরলীকৃত এবং অপারেশন এবং নিয়ন্ত্রণ সুবিধাজনক।বিশেষ উপকরণের জন্য, 40-80 জালের ফলন 85% পৌঁছতে পারে, এবং 30-80 জালের ফলন 95% পৌঁছতে পারে।এটি এক সময়ে মাইক্রোক্যাপসুল পণ্যগুলিতে শুকানো যেতে পারে।শুকানোর পরে, পর্দা করার প্রয়োজন নেই, যা উত্পাদন প্রক্রিয়া হ্রাস করে এবং পণ্যের বিশুদ্ধতা উন্নত করে।পণ্যের কণার আকার, বাল্ক ঘনত্ব এবং আর্দ্রতা একটি নির্দিষ্ট সীমার মধ্যে অপারেটিং অবস্থার পরিবর্তন করে সামঞ্জস্য করা যেতে পারে এবং নিয়ন্ত্রণ এবং পরিচালনা খুব সুবিধাজনক।

ব্যবহার: প্লাস্টিক সংযোজন, খাদ্য সংযোজন, রাসায়নিক সংযোজন, স্টিয়ারিক অ্যাসিড, মনোগ্লিসারাইড, প্যারাফিন মোম এবং অন্যান্য কঠিন পদার্থ।

7.প্রযোজ্য পণ্য:

জৈব শিল্প:

উচ্চতর ফ্যাটি অ্যাসিড (স্টিয়ারিক অ্যাসিড, অ্যামিনো ফ্যাটি অ্যাসিড, ইত্যাদি), পাম তেল

2. পলিভিনাইল ক্লোরাইডের স্থায়িত্ব (লিড স্টিয়ারেট, ক্যাডমিয়াম স্টিয়ারেট, জিঙ্ক স্টিয়ারেট ইত্যাদি)

3. আলিফ্যাটিক্স, গ্লিসারল (অ্যাসিড) চর্বি, লম্বা, ইত্যাদি

4. পেট্রোকেমিক্যাল (প্যারাফিন, ইত্যাদি)

5. সিন্থেটিক রজন (ফেনল রজন, পেট্রোলিয়াম রজন, বিসফেনল এ, ইত্যাদি)

6. অ্যারোমাটিকস (অ্যাসফল্ট টার, অ্যানহাইড্রাস এফথালিক অ্যাসিড, টেরেফথালিক অ্যাসিড, অ্যানহাইড্রাস ম্যালিক অ্যাসিড)

7. সার (ইউরিয়া, নাইট্রিক এসিড, ইত্যাদি)

8. হেটেরোসাইক্লিক যৌগ (ক্যাপ্রোল্যাকটাম, ইত্যাদি)

অজৈব শিল্প:

9. সোডিয়াম হাইড্রক্সাইড (কস্টিক সোডা), সালফার, ক্যালসিয়াম ক্লোরাইড
