হিউম্যান মেশিন ইন্টারফেস ইন্ডাস্ট্রিয়াল অটোমেশন কন্ট্রোল সিস্টেম

উন্নত শিল্প অটোমেশন নিয়ন্ত্রণ ব্যবস্থা

বর্ণনা

স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থাটি পিএলসি নিয়ামক দ্বারা গঠিত, এসআইএমইএনএস কোম্পানির S7-315 2DP এর প্রোগ্রামেবল লজিক কন্ট্রোলার প্রয়োগ করে এবং STEP 5.5 প্রোগ্রামিং সফ্টওয়্যার ভিত্তিতে উদ্ভিদটির শুরু এবং স্টপ এবং ইন্টারলকিং, পিআইডি লুপ নিয়ন্ত্রণ এবং প্রক্রিয়া পরামিতিগুলির উদ্বেগজনক এবং ইত্যাদি উপলব্ধি করা যায়।নিয়ন্ত্রণ ব্যবস্থা প্রথমে অপারেটরের আদেশগুলি গ্রহণ করে এবং তারপরে বিচারকৃত ক্ষেত্রের তথ্য অনুযায়ী প্রক্রিয়া প্রোগ্রামের যুক্তি শর্তগুলি পূরণ করা হবে কিনা তা বিচার করে।যদি শর্তগুলি সেট আপ করা হয়, নিয়ন্ত্রণ প্রক্রিয়া নিয়ন্ত্রণ প্রক্রিয়াতে সমস্ত ধরণের সরঞ্জাম সক্রিয় বা বন্ধ করার জন্য একটি নির্দিষ্ট ক্রমে সংকেতগুলি আউটপুট করে।

এইচএমআই হিউম্যান-মেশিন ইন্টারফেসটি সিমেনসের কনফিগারেশন সফটওয়্যার সিম্যাটিক উইনসিসি দ্বারা কনফিগার করা হয়েছে, যা শুকানো সরঞ্জাম নিয়ন্ত্রণ সিস্টেমের অপারেশন, অপারেশন স্থিতি পর্যবেক্ষণ, ডেটা বিশ্লেষণ, রেকর্ডিং এবং মুদ্রণ উপলব্ধি করে।এটি মাঠের সরঞ্জাম এবং কর্মীদের জৈব সমন্বয় সম্পন্ন করেছে।এইচএমআই এর মাধ্যমে অপারেটর কমান্ডগুলি ইনপুট করতে পারে এবং বিভিন্ন পণ্যাদির উত্পাদন সম্পূর্ণ করতে বিভিন্ন প্রক্রিয়া পরামিতি বা সূত্রগুলি ইনপুট করতে পারে the একই সময়ে, আমরা সিস্টেমের অবস্থা সম্পর্কে তথ্য পেতে পারি।আমরা সিস্টেমের বর্তমান উত্পাদন তথ্য সম্পর্কে অনুসন্ধান করতে পারি, বা historicalতিহাসিক উত্পাদন প্রক্রিয়ার গুরুত্বপূর্ণ রেকর্ড ডেটা ট্রেস (অনুসন্ধান) করতে পারি।যদি কোনও অস্বাভাবিক পরিস্থিতি থাকে তবে সিস্টেমটি অ্যালার্ম সিগন্যাল প্রেরণ করবে।

পিএসডি -৯০ যথার্থ সেন্ট্রিগুগাল স্প্রে ড্রায়ার আইসিপি কন্ট্রোল প্যানেল ইন্টারফেস ডায়াগ্রাম

পণ্যের বিবরণ

ক্ষেত্রের ডেটা S7-315 পিএলসির মাধ্যমে সংগ্রহ করা হয় এবং সংগ্রহ করা ডেটা কম্পিউটারে প্রদর্শিত এবং রেকর্ড করা হয় যা টিসিপি / আইপি প্রোটোকলের মাধ্যমে সিপি 343-1 মডিউল ব্যবহার করে উইনসিসি কে কনফিগারেশন সফ্টওয়্যার হিসাবে গ্রহণ করে।

পিএলসিতে সংগৃহীত তথ্যগুলি শিল্প রাউটারের (এইচইউবি) মাধ্যমে একটি প্রত্যন্ত কম্পিউটারেও প্রেরণ করা হয়।

পিএলসি সফ্টওয়্যার এবং হোস্ট কম্পিউটার সফ্টওয়্যার প্রোগ্রামিং এস 88 প্রোগ্রাম কাঠামো এবং মডুলারাইজড ডিজাইন প্রয়োগ করে।

বিভিন্ন কন্ট্রোল অবজেক্ট অনুসারে মোটর টেম্পলেটগুলি (ইনভার্টার কন্ট্রোল এবং ডাইরেক্ট স্টার্ট কন্ট্রোল সহ দুটি ধরণের) লেখা হয়, ভালভ মডিউল, অ্যানালগ ইনপুট টেম্পলেট, এনালগ আউটপুট টেম্পলেট, পিআইডি নিয়ন্ত্রণ লুপ টেম্পলেট এবং ইত্যাদি সহ including

প্রক্রিয়া নিয়ন্ত্রণের দৃষ্টিতে, SIEMENS এর গ্রাফ ব্লকটি প্রোগ্রামিংয়ের জন্য প্রয়োগ করা হয়, প্রক্রিয়াটি আরও স্পষ্ট করে তোলে।

শুকানোর প্রক্রিয়াটি বেশ কয়েকটি ছোট প্রক্রিয়াতে সংশোধিত হয় (যেমন ঠান্ডা অপারেশন, গরম অপারেশন, জলের অপারেশন, উপাদান অপারেশন, শুকানো ইত্যাদি)।

স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থাটির উদ্দেশ্য হ'ল সরঞ্জামগুলির স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করা এবং স্প্রে ড্রায়ারের গুরুত্বপূর্ণ প্রক্রিয়া পরামিতিগুলি নিয়ন্ত্রণ ও পর্যবেক্ষণ করে পণ্যের মানের স্থায়িত্ব অর্জন করা।

বড় স্প্রে ড্রায়ার টাওয়ার নিয়ন্ত্রণ সাইট

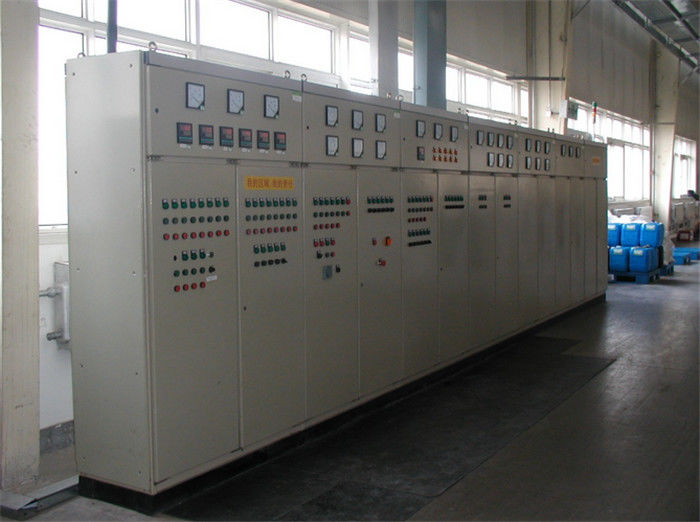

বড় স্প্রে ড্রায়ার টাওয়ার ক্ষেত্র নিয়ন্ত্রণ মন্ত্রিসভা:

সিম্যাটিক প্রোগ্রাম লজিক কন্ট্রোল সিস্টেম এবং টাচ প্যানেল
